Tijdcontactblok Magneetschakelaar / AF Electronische timer frontmontage tbv: AF09(Z) ... AF38(Z), NF(Z) Opkomend vertraagd, 1NO + 1NC 0,1-1sec, 1-10sec, 10-100sec

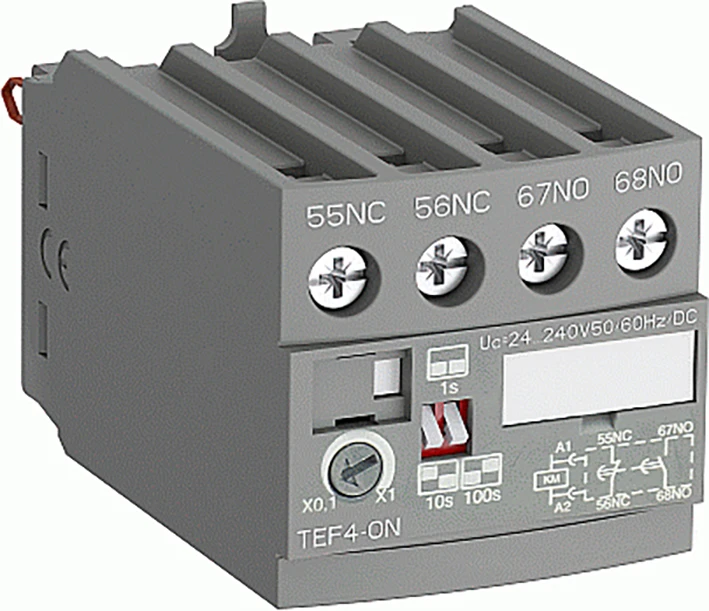

TEF4-ON
1SBN020112R1000
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBN020112R1000 |
| ETIM Productklasse | EC002060 - Tijdcontactblok |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | TEF4-ON |
| Omschrijving |
Electronische timer frontmontage tbv: AF09(Z) ... AF38(Z), NF(Z) Opkomend vertraagd, 1NO + 1NC 0,1-1sec, 1-10sec, 10-100sec
TEF4-ON is een frontgemonteerde elektronische timer die de tijdfunctie realiseert en een compacte oplossing in de schakelkast mogelijk maakt ten opzichte van afzonderlijke timers. TEF4-timers worden frontgemonteerd en vergrendeld op AF-, AFC-magneetschakelaars of NF-, NFC-contactorrelais. Een mechanische indicator toont de status van de magneetschakelaar. TEF4-timers worden gevoed via een directe plug-in parallelle aansluiting op de spoelklemmen A1–A2 van de magneetschakelaar of het contactorrelais. Een geïntegreerde varistor biedt ingebouwde bescherming tegen overspanningen in de spoel. De TEF4 is beschikbaar voor een breed stuurspanningsbereik van 24…240 V AC/DC. TEF4 maakt tijdvertraagde functies tot 100 s mogelijk in 3 afzonderlijke tijdbereiken, onafhankelijk van het besturingssysteem. Het vertragingbereik wordt geselecteerd met een schakelaar en de vertragingstijd is instelbaar via een draaischakelaar. De timingfunctie van de TEF4-ON wordt geactiveerd door het sluiten van het apparaat waarop de timer is gemonteerd. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523130630 |
| Netto gewicht | 0,065 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 121,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,065 Kilogram |
| Afmetingen verpakking (l x b x h) | 56 x 82 x 51 Millimeter |
| CBS nummer | 85389091 |
| Specificaties | |
|---|---|
| Schakelfunctie | Opkomvertraagd |
| Insteltijd (seconde) | 0.1 - 100 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Werkingsprincipe | Elektronisch |
| T.b.v. | Magneetschakelaar |
