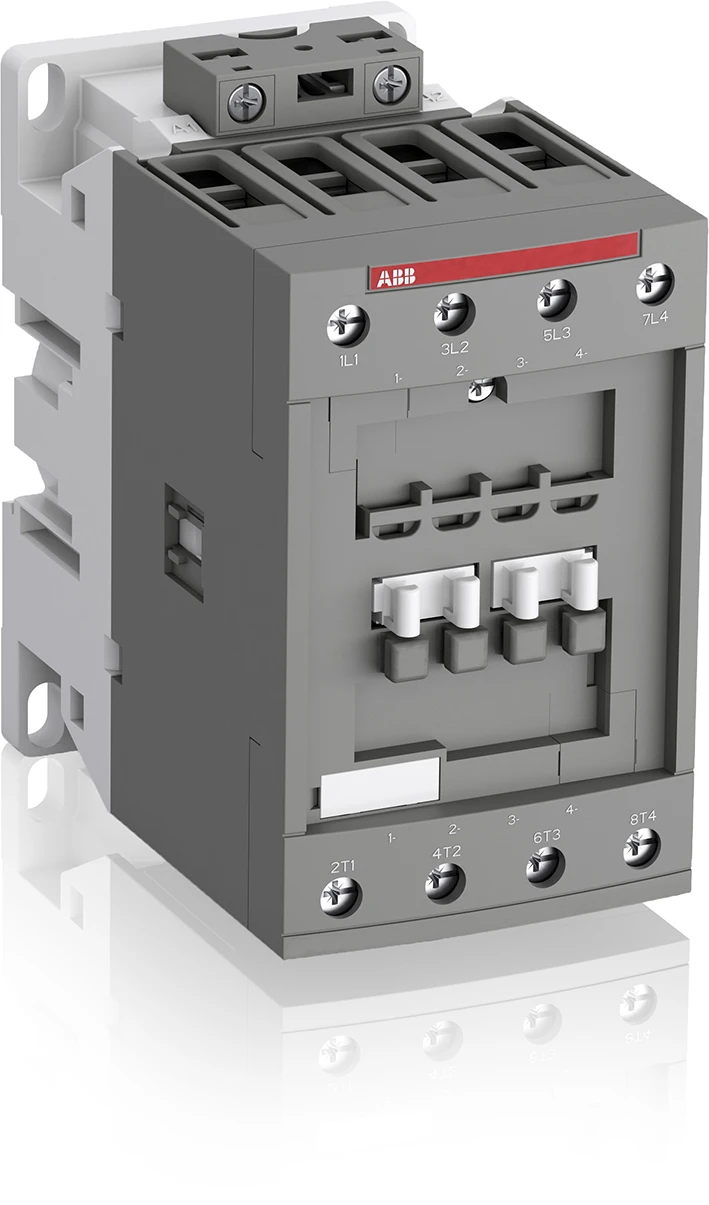

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 22kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcontact 0NO + 0NC

AF 52-40-00-14 250-500VAC/DC

1SBL367201R1400

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL367201R1400
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AF
Type	AF 52-40-00-14 250-500VAC/DC
Omschrijving	Magneetsch. 22kW 400V 4P Spoel code 14 groot spanningsbereik Hulpcontact 0NO + 0NC De AF52-40-00-14 is een 4-polige contactor (690 V IEC of 600 V UL) met schroefklemmen, geschikt voor het aansturen van motoren tot 22 kW / 400 V AC (AC-3) en voor het schakelen van vermogenskringen tot 100 A (AC-1) of 80 A UL general use. Dankzij de AF‑technologie heeft de contactor een breed besturingsspanningsbereik (250–500 V 50/60 Hz en DC), waarmee grote variaties in besturingsspanning worden opgevangen, het energieverbruik in panelen wordt verlaagd en een betrouwbare werking in instabiele netwerken wordt gewaarborgd. Bovendien is overspanningsbeveiliging geïntegreerd voor een compacte oplossing. AF-contactoren hebben een blokuitvoering en zijn eenvoudig uit te breiden met aanbouw-hulpcontactblokken en een breed scala aan accessoires.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	3471523133648
Netto gewicht	1,16 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 444,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	1,16 Kilogram
Afmetingen verpakking (l x b x h)	150 x 150 x 103 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	250 - 500
Nom. stuurspanning bij AC 60 Hz (volt)	250 - 500
Nom. stuurspanning bij DC (volt)	250 - 500
Type stuurspanning	AC/DC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	100
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	52
Nom. vermogen bij AC-3, 400 V (kilowatt)	22
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact	0
Aantal hoofdcontacten als maakcontact	4
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Breedte (millimeter)	70
Hoogte (millimeter)	125.5
Diepte (millimeter)	113.5
