ABB Connect

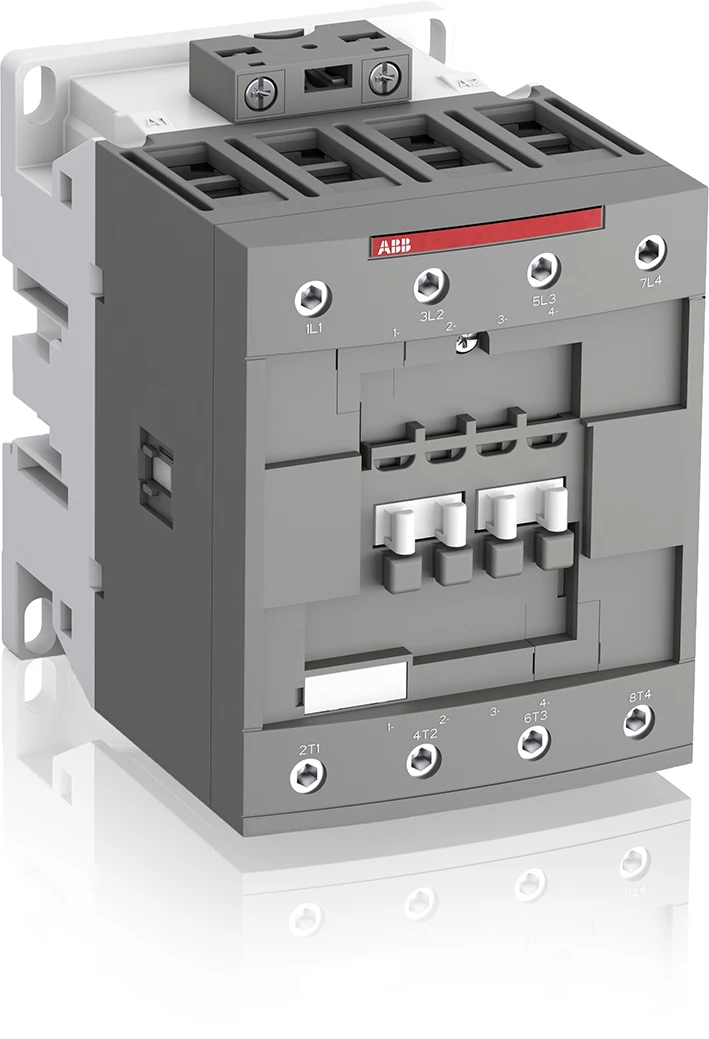

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 37kW 400V 4P Spoel code 13 groot spanningsbereik Hulpcontact 0NO + 0NC

AF 80-40-00-13 100-250VAC/DC

1SBL397201R1300

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL397201R1300
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AF
Type	AF 80-40-00-13 100-250VAC/DC
Omschrijving	Magneetsch. 37kW 400V 4P Spoel code 13 groot spanningsbereik Hulpcontact 0NO + 0NC De AF80-40-00-13 is een 4-polige contactor voor 1000 V IEC of 600 V UL met schroefaansluitingen. Hij stuurt motoren tot 37 kW / 400 V AC (AC-3) en schakelt vermogenskringen tot 125 A (AC-1) of 105 A UL general use. Dankzij AF‑technologie heeft de contactor een brede stuurspanningsrange (100–250 V, 50/60 Hz en DC), waardoor grote variaties in stuurspanning worden opgevangen, het energieverbruik in de kast daalt en betrouwbare werking in onstabiele netten gewaarborgd is. Bovendien is overspanningsbeveiliging geïntegreerd voor een compacte oplossing. AF‑contactors hebben een blokontwerp, zijn eenvoudig uit te breiden met hulpcontactblokken en een breed assortiment accessoires.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	3471523133730
Netto gewicht	1,44 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 698,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	1,44 Kilogram
Afmetingen verpakking (l x b x h)	150 x 150 x 103 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	100 - 250
Nom. stuurspanning bij AC 60 Hz (volt)	100 - 250
Nom. stuurspanning bij DC (volt)	100 - 250
Type stuurspanning	AC/DC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	125
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	80
Nom. vermogen bij AC-3, 400 V (kilowatt)	37
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact	0
Aantal hoofdcontacten als maakcontact	4
Bedrijfsspanning bij AC 50 Hz (volt)	1000 - 1000
Bedrijfsspanning bij AC 60 Hz (volt)	1000 - 1000
Breedte (millimeter)	90
Hoogte (millimeter)	125.5
Diepte (millimeter)	116
