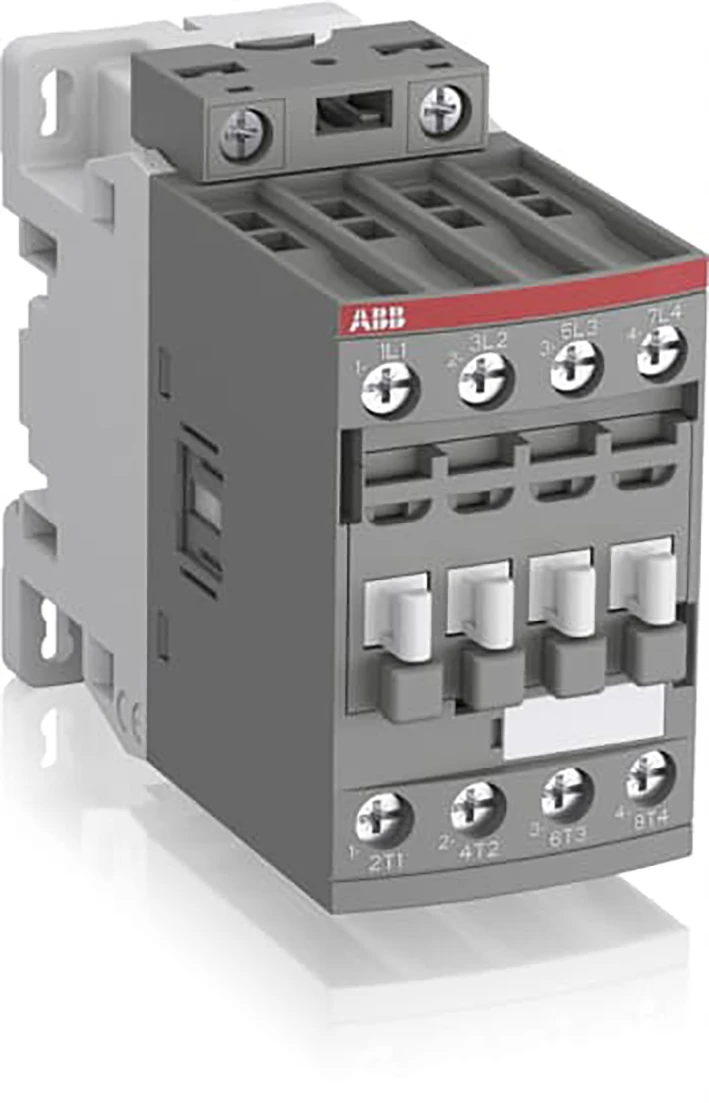

Magneetschakelaar Magneetschakelaar / AF Magneetschakelaar 11kW 400V 4Polig

AF 26-40-00-12 48-130VAC/DC

1SBL237201R1200

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL237201R1200
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AF
Type	AF 26-40-00-12 48-130VAC/DC
Omschrijving	Magneetschakelaar 11kW 400V 4Polig De AF26-40-00-12 is een 4-polige contactor – 690 V IEC of 600 V UL – met schroefaansluitingen, voor het aansturen van motoren tot 11 kW / 400 V AC (AC-3) en het schakelen van vermogenscircuits tot 45 A (AC-1) of 45 A UL general use. Dankzij de AF-technologie heeft de contactor een breed besturingsspanningsbereik (48–130 V 50/60 Hz en DC), kan hij grote variaties in de besturingsspanning aan, verlaagt hij het energieverbruik in de kast en garandeert hij een betrouwbare werking in instabiele netwerken. Daarnaast is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactoren hebben een blokuitvoering, zijn eenvoudig uit te breiden met hulpcontactblokken en met een breed scala aan accessoires.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	18 kalenderdagen
GTIN code	3471523115224
Netto gewicht	0,36 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 126,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,36 Kilogram
Afmetingen verpakking (l x b x h)	103 x 87 x 47 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	48 - 130
Nom. stuurspanning bij AC 60 Hz (volt)	48 - 130
Nom. stuurspanning bij DC (volt)	48 - 130
Type stuurspanning	AC/DC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	45
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	26
Nom. vermogen bij AC-3, 400 V (kilowatt)	11
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact	0
Aantal hoofdcontacten als maakcontact	4
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Breedte (millimeter)	45
Hoogte (millimeter)	86
Diepte (millimeter)	101
