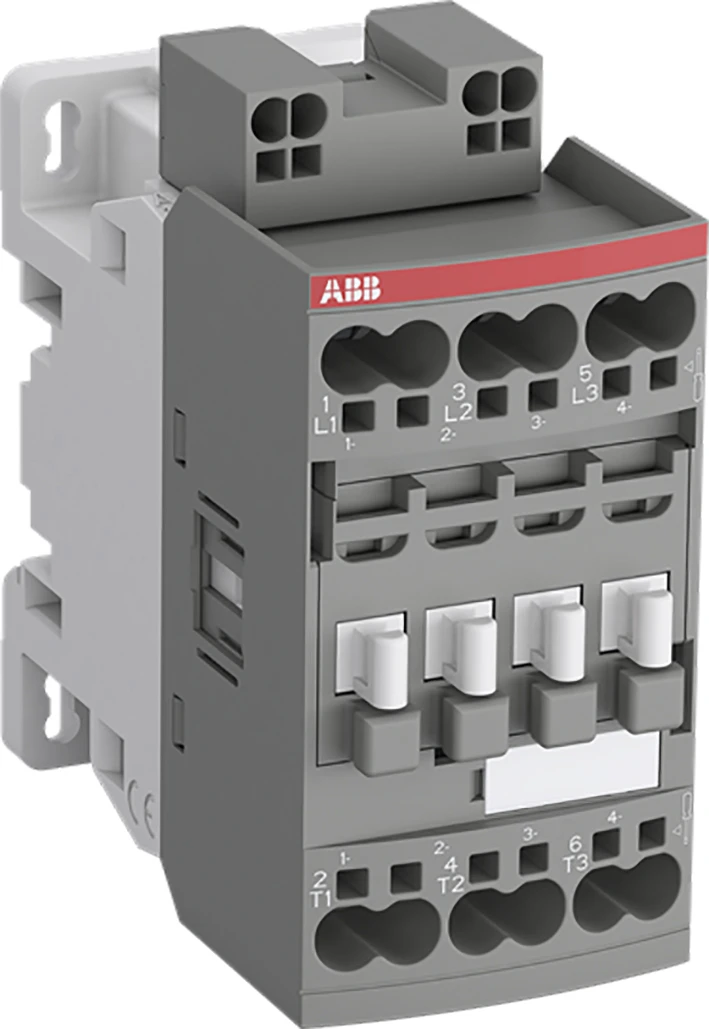

Magneetschakelaar Magneetschakelaar / AFC Magneetschakelaar 15kW 400V 3-polig Spoel 220-230 VAC50 Hz /230-240VAC60 Hz Push-in Springtechniek

AFC30-30-00K-80

1SBL271005R8000

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL271005R8000
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AFC
Type	AFC30-30-00K-80
Omschrijving	Magneetschakelaar 15kW 400V 3-polig Spoel 220-230 VAC50 Hz /230-240VAC60 Hz Push-in Springtechniek
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	3471523014992
Netto gewicht	0,35 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 183,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,35 Kilogram
Afmetingen verpakking (l x b x h)	86 x 93 x 45 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	220 - 220
Nom. stuurspanning bij AC 60 Hz (volt)	230 - 230
Nom. stuurspanning bij DC (volt)	220 - 240
Type stuurspanning	AC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	50
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	32
Nom. vermogen bij AC-3, 400 V (kilowatt)	15
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Veerklemaansluiting
Aantal hoofdcontacten als verbreekcontact	0
Aantal hoofdcontacten als maakcontact	3
Nom. vermogen NEMA (kilowatt)	14.914
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Breedte (millimeter)	45
Hoogte (millimeter)	92.3
Diepte (millimeter)	86
