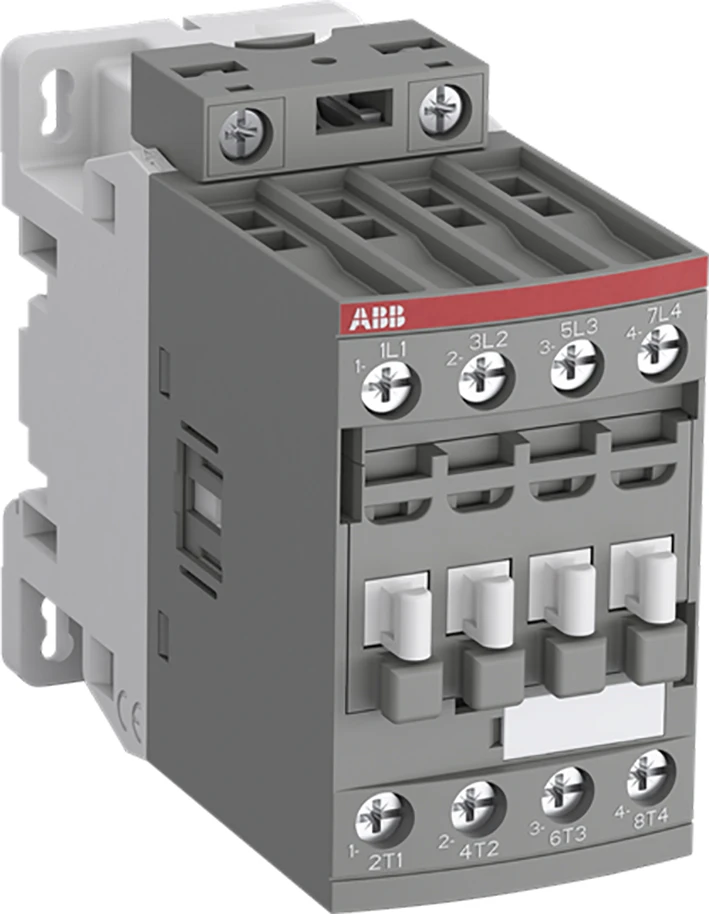

Magneetschakelaar Magneetschakelaar / AFC Magneetschakelaar 11kW 400V 4-polig, 2NO + 2 NC Spoel 110 VAC50Hz /110-120 VAC60Hz

AFC26-22-00-84

1SBL231501R8400

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL231501R8400
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AFC
Type	AFC26-22-00-84
Omschrijving	Magneetschakelaar 11kW 400V 4-polig, 2NO + 2 NC Spoel 110 VAC50Hz /110-120 VAC60Hz
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	57 kalenderdagen
GTIN code	3471523014916
Netto gewicht	0,399 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 151,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,399 Kilogram
Afmetingen verpakking (l x b x h)	103 x 87 x 47 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	110 - 110
Nom. stuurspanning bij AC 60 Hz (volt)	110 - 110
Nom. stuurspanning bij DC (volt)	110 - 120
Type stuurspanning	AC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	45
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	22
Nom. vermogen bij AC-3, 400 V (kilowatt)	11
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact	2
Aantal hoofdcontacten als maakcontact	2
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Breedte (millimeter)	45
Hoogte (millimeter)	86
Diepte (millimeter)	101
