ABB Connect

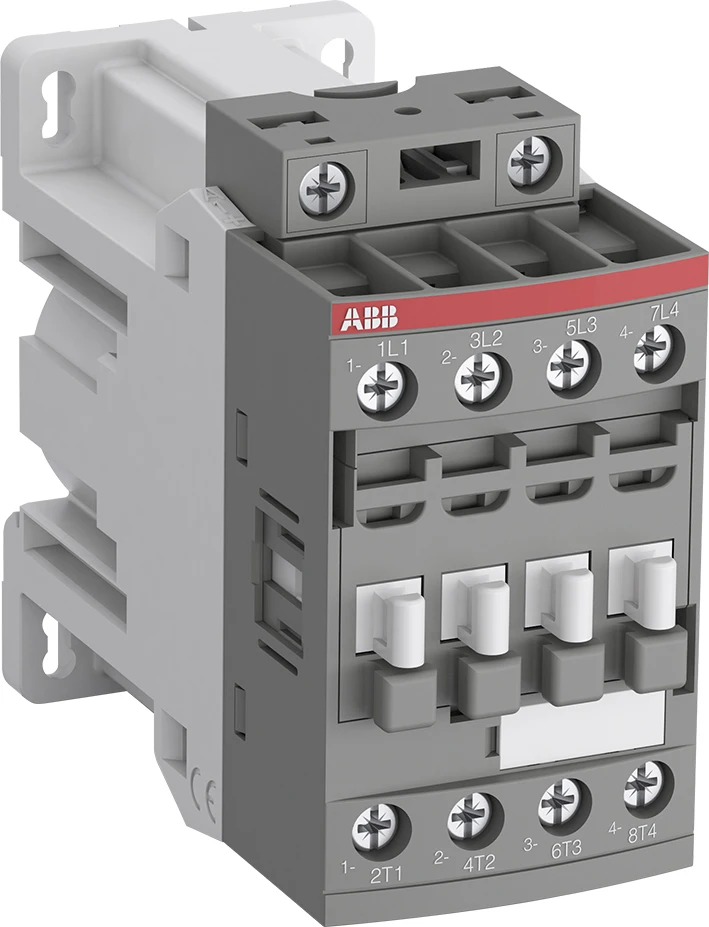

Magneetschakelaar Magneetschakelaar / AF Magneetschakelaar 7,5kW 400V 4-polig Met laag spoelvermogen, 250 mA verbruik

AF 16Z-40-00-30 24VDC

1SBL176201R3000

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL176201R3000
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AF
Type	AF 16Z-40-00-30 24VDC
Omschrijving	Magneetschakelaar 7,5kW 400V 4-polig Met laag spoelvermogen, 250 mA verbruik De AF16Z-40-00-30 is een 4-polige contactor – 690 V IEC of 600 V UL – met schroefaansluitingen, voor het schakelen van motoren tot 7,5 kW / 400 V AC (AC-3) en vermogenskringen tot 30 A (AC-1) of 30 A UL general use. Dankzij AF‑technologie heeft de contactor een 24 V DC‑spoel met een gereduceerd houdverbruik tot 1,7 W en biedt hij directe aansturing via een PLC‑uitgang ≥ 250 mA, 24 V DC, zonder extra interfacerelais. Dit verlaagt het energieverbruik in de schakelkast en zorgt voor betrouwbare schakelingen in onstabiele netten. Bovendien is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF‑contactors hebben een blokuitvoering en zijn eenvoudig uit te breiden met aanbouwbare hulpcontactblokken en een breed scala aan accessoires.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	7 kalenderdagen
GTIN code	3471523115996
Netto gewicht	0,43 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 145,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,43 Kilogram
Afmetingen verpakking (l x b x h)	112 x 96 x 50 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	24 - 24
Nom. stuurspanning bij AC 60 Hz (volt)	24 - 24
Nom. stuurspanning bij DC (volt)	24 - 24
Type stuurspanning	DC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	30
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	18
Nom. vermogen bij AC-3, 400 V (kilowatt)	7.5
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact	0
Aantal hoofdcontacten als maakcontact	4
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Breedte (millimeter)	45
Hoogte (millimeter)	86
Diepte (millimeter)	97
