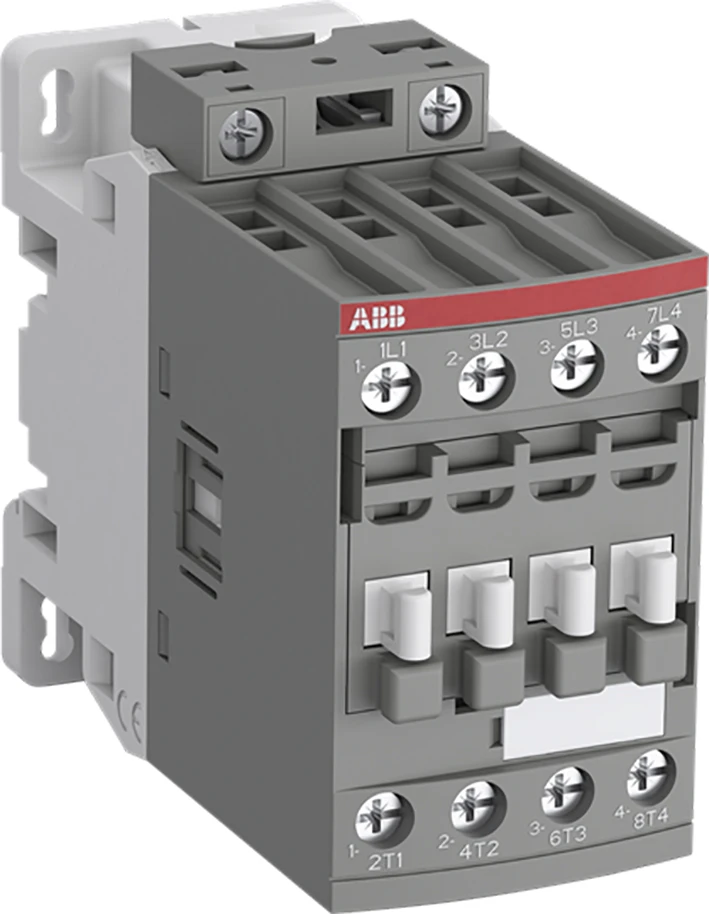

Magneetschakelaar Magneetschakelaar / AFC Magneetschakelaar 18,5kW 400V 4-polig, 4NO Spoel 24 VAC50/60 Hz

AFC38-40-00-81

1SBL291201R8100

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SBL291201R8100
ETIM Productklasse	EC000066 - Magneetschakelaar
Merknaam	ABB Componenten
Serie/programma	Magneetschakelaar / AFC
Type	AFC38-40-00-81
Omschrijving	Magneetschakelaar 18,5kW 400V 4-polig, 4NO Spoel 24 VAC50/60 Hz De AFC38-40-00-81 is een 4-polige (4 N.O.) contactor voor 690 V IEC of 600 V UL met schroefaansluitingen, bedoeld voor het schakelen van vermogenskringen tot 55 A (IEC AC-1) of 55 A UL general use. Binnen het AF-platform bieden AFC-contactoren een geoptimaliseerde schakeltijd voor AC-gestuurde toepassingen met elektromagnetische spoel (stuursspanning: 24 V AC 50 Hz / 24 V AC 60 Hz). AFC-contactoren hebben een blokbouwontwerp en kunnen eenvoudig worden uitgebreid met hulpcontactblokken en een breed assortiment aanvullende accessoires.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	57 kalenderdagen
GTIN code	3471523016330
Netto gewicht	0,402 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 213,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,402 Kilogram
Afmetingen verpakking (l x b x h)	103 x 87 x 47 Millimeter
CBS nummer	85364900

Specificaties
Nom. stuurspanning bij AC 50 Hz (volt)	24 - 24
Nom. stuurspanning bij AC 60 Hz (volt)	24 - 24
Nom. stuurspanning bij DC (volt)	24 - 24
Type stuurspanning	AC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère)	55
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère)	22
Nom. vermogen bij AC-3, 400 V (kilowatt)	11
Modulaire uitvoering (voor railmontage)	Nee
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact	0
Aantal hoofdcontacten als maakcontact	4
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Breedte (millimeter)	45
Hoogte (millimeter)	86
Diepte (millimeter)	101
