Tijdcontactblok Magneetschakelaar / AF Electronische timer frontmontage tbv: AF09(Z) ... AF38(Z), NF(Z) Afvallend vertraagd, 1NO + 1NC 0,1-1sec, 1-10sec, 10-100sec
TEF4-OFF
1SBN020114R1000
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBN020114R1000 |
| ETIM Productklasse | EC002060 - Tijdcontactblok |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | TEF4-OFF |
| Omschrijving |
Electronische timer frontmontage tbv: AF09(Z) ... AF38(Z), NF(Z) Afvallend vertraagd, 1NO + 1NC 0,1-1sec, 1-10sec, 10-100sec

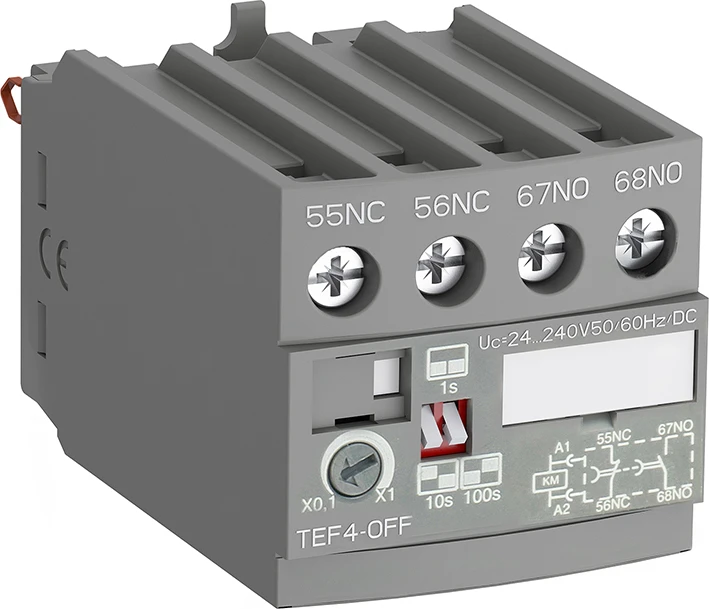

TEF4-OFF is een frontgemonteerde elektronische timer die de timingfunctie realiseert en een compacte oplossing in de schakelkast biedt ten opzichte van afzonderlijke timers. TEF4 elektronische timers worden frontgemonteerd en vastgeklikt op AF, AFC magneetschakelaars of NF, NFC contactorrelais. Een mechanische indicator toont de status van de magneetschakelaar. TEF4 elektronische timers worden gevoed via een directe plug-in parallelle aansluiting op de spoelklemmen A1–A2 van de magneetschakelaar of het contactorrelais. Een varistor is in de timer geïntegreerd voor ingebouwde bescherming tegen overspanningen op de spoel van de magneetschakelaar. De TEF4 is beschikbaar voor een breed stuurspanningsbereik van 24…240 V AC/DC. TEF4 ondersteunt vertraagde functies tot 100 s in 3 afzonderlijke tijdsbereiken, onafhankelijk van het besturingssysteem. De tijdsbereiken worden geselecteerd met een schakelaar en de vertraging wordt ingesteld met een draaischakelaar. De timingfunctie van de TEF4-OFF wordt geactiveerd door het apparaat waarop de timer is gemonteerd te openen. De OFF-delay uitvoering werkt zonder extra stuurspanning. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523130654 |
| Netto gewicht | 0,065 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 137,00 per 1 PC |
| Ingangsdatum | 01-04-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,065 Kilogram |
| Afmetingen verpakking (l x b x h) | 56 x 82 x 51 Millimeter |
| CBS nummer | 85389091 |
| Specificaties | |
|---|---|
| Schakelfunctie | Afvalvertraagd |
| Insteltijd (seconde) | 0.1 - 100 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Werkingsprincipe | Elektronisch |
| T.b.v. | Magneetschakelaar |
