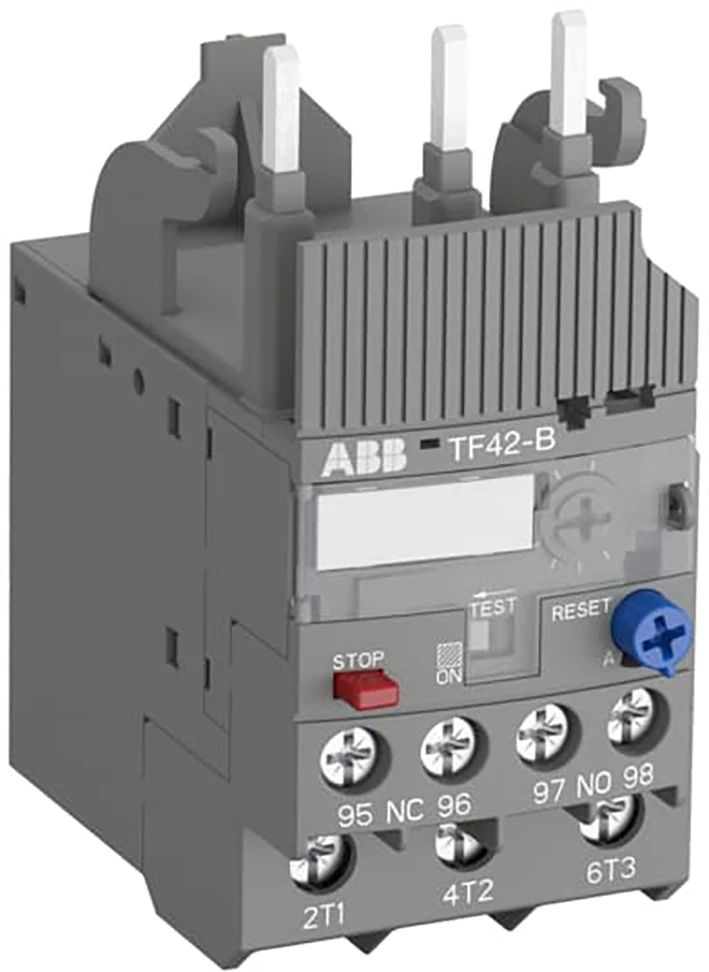

Overbelastingsrelais thermisch Thermische beveiliging Overstroombeveiliging Klasse10, 0.74-1.00 A. Rail versie
TF42-1.0B
1SAZ741201R1023
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SAZ741201R1023 |
| ETIM Productklasse | EC000106 - Overbelastingsrelais thermisch |
| Merknaam | ABB Componenten |
| Serie/programma | Thermische beveiliging |
| Type | TF42-1.0B |
| Omschrijving |
Overstroombeveiliging Klasse10, 0.74-1.00 A. Rail versie
De TF42-B thermische overbelastingsrelais zijn kostenefficiënte elektromechanische beveiligingsapparaten voor de hoofdstroomkring. Ze voldoen aan de nieuwste normen voor spoorwegrollend materieel en maken installatie mogelijk in passagiers- of bestuurderscabines van treinen die frequent in tunnels of ondergronds rijden. Ze bieden betrouwbare motorbeveiliging bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. De thermische overbelastingsrelais zijn driepolige relais met bimetaal-uitlaselementen. De motorstroom loopt door de bimetaal-uitlaselementen en verwarmt deze direct en indirect. Bij overbelasting (overstroom) buigen de bimetaalelementen door de verwarming. Dit veroorzaakt het afvallen van het relais en een verandering van de schakelstand van de contacten (95-96 / 97-98). - Handmatige of automatische reset instelbaar - Gevoelig voor fase-uitval volgens IEC/EN 60947-4-1 - TEST- en STOP-functie – uitschakelindicatie aan de voorzijde - Temperatuurcompensatie - Geschikt voor drie- en eenfasige toepassingen - Ontworpen in overeenstemming met de toepasselijke delen van IEC 60077 - Schok- en trillingsbestendigheid conform IEC 61373 (categorie 1, klasse B) - Toepasbaar volgens Europese brand- en rookveiligheidsnorm EN 45545-2 |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 22 kalenderdagen |
| GTIN code | 4013614517082 |
| Netto gewicht | 0,13 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 114,83 per 1 PC |
| Ingangsdatum | 30-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,13 Kilogram |
| Afmetingen verpakking (l x b x h) | 78 x 48 x 92 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Instelbaar stroombereik (ampère) | 0.74 - 1 |
| Max. nom. bedrijfsspanning Ue (volt) | 690 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Montagewijze | Directaanbouw |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 1 |
| Aanloopklasse | CLASS 10 |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
