Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Rail versie

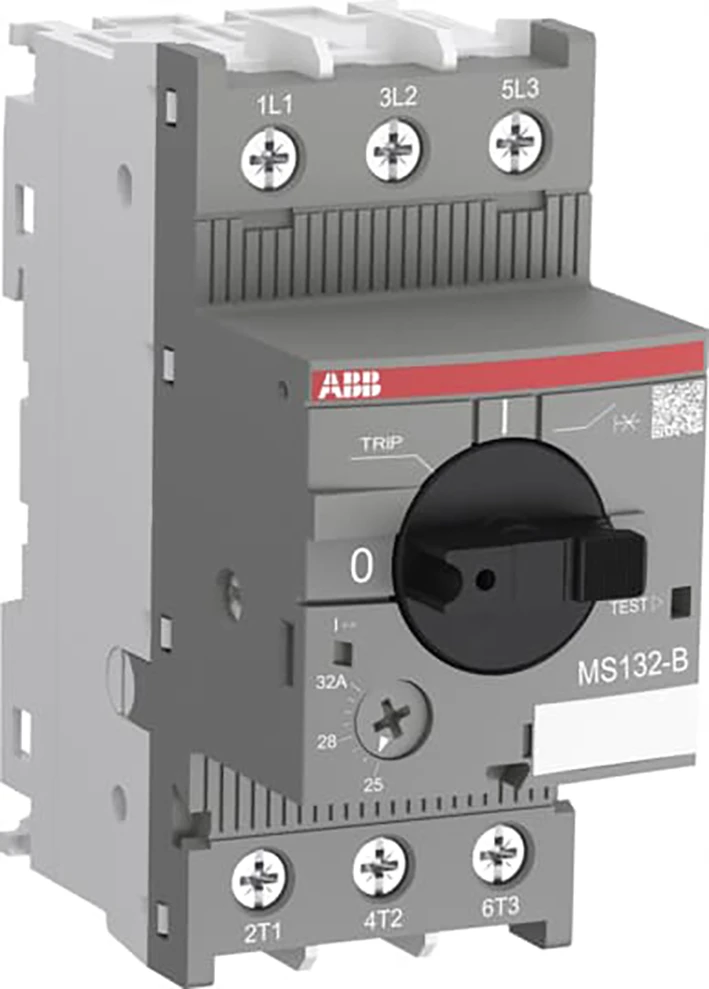

MS132-12B

1SAM350200R1012

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM350200R1012
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-12B
Omschrijving	Motorbeveiligingsschakelaar Rail versie MS132-B is een compacte en krachtige serie voor motorbeveiliging tot 15 kW (400 V) / 32 A in een breedte van 45 mm, conform de nieuwste normen voor spoorweg-rollend materieel en geschikt voor installatie in passagiers- of bestuurderscabines van treinen die vaak in tunnels of ondergrondse trajecten rijden. Ze bieden betrouwbare bescherming voor motoren bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. Dit type heeft bovendien een duidelijke en betrouwbare storingsindicatie in een apart venster bij kortsluituitschakeling. Verdere kenmerken zijn de ingebouwde scheidfunctie, temperatuurcompensatie, vrijuitvalmechanisme en een draaigreep met duidelijke schakelstandaanduiding. De handmotorstarter is geschikt voor drie- en eenfasetoepassingen. De greep is vergrendelbaar om ongewenste wijzigingen te voorkomen. Hulpcontacten, signaalcontacten, onderspanningsreleases, uitschakelspoelen (shunt trip) en voedingsinvoerblokken zijn als toebehoren verkrijgbaar. Deze zijn geschikt voor de gehele MS132-B/MS165-B-serie. – ontworpen volgens de toepasselijke delen van IEC 60077 – schok- en trillingsbestendigheid conform IEC 61373 (categorie 1, klasse B) – toepasbaar conform de Europese brand- en rookveiligheidsnorm EN 45545-2
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	22 kalenderdagen
GTIN code	4013614521423
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 211,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,325 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	8 - 12
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	180 - 180
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	250 - 690
Nom. continustroom Iu (ampère)	12
Nom. vermogen bij AC-3, 230 V (kilowatt)	5.5
Nom. vermogen bij AC-3, 400 V (kilowatt)	5.5
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.55
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	6.9
