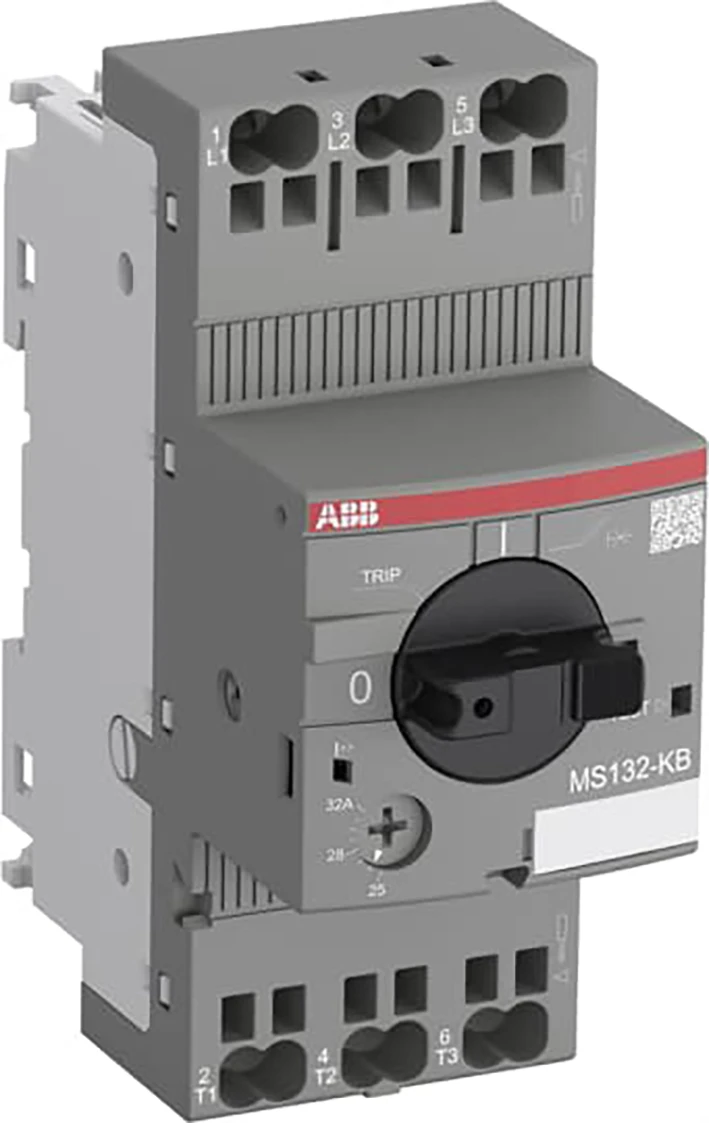

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Push-in-terminals Rail versie
MS132-16KB
1SAM350210R1011
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SAM350210R1011 |
| ETIM Productklasse | EC000074 - Motorbeveiligingsschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Motorbeveiligingsschakelaar |
| Type | MS132-16KB |
| Omschrijving |
Motorbeveiligingsschakelaar Push-in-terminals Rail versie
MS132-KB met Push-in veerklemmen is een compacte en krachtige reeks voor motorbeveiliging tot 15 kW (400 V) / 32 A in een breedte van 45 mm. Voldoet aan de nieuwste normen voor spoorwegmaterieel en maakt installatie mogelijk in passagiers- of bestuurderscabines van treinen die vaak in tunnels of ondergronds rijden. Ze bieden betrouwbare motorbeveiliging bij overbelasting of fasestoring. De apparaten hebben uitschakelklasse 10. Dit type heeft bovendien een duidelijke en betrouwbare foutindicatie in een apart venster bij kortsluituitschakeling. Verdere kenmerken zijn de ingebouwde scheidingsfunctie, temperatuurcompensatie, vrijuitvalmechanisme en een draaigreep met duidelijke schakelstandindicatie. De handbediende motorbeveiligingsschakelaar is geschikt voor drie- en eenfasige toepassingen. De greep is vergrendelbaar ter bescherming tegen ongeoorloofde wijzigingen. Hulpcontacten, signaalcontacten, onderspanningsuitschakelingen, uitschakelspoelen en klemafstandhouders zijn als accessoires verkrijgbaar. Deze zijn geschikt voor de gehele MS132-B/MS165-B-reeks. – ontworpen volgens de toepasselijke delen van IEC 60077 – schok- en trillingsbestendigheid conform IEC 61373 (categorie 1, klasse B) – toepasbaar volgens de Europese brand- en rookveiligheidsnorm EN 45545-2 |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 22 kalenderdagen |
| GTIN code | 4013614535017 |
| Netto gewicht | 0,316 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 210,55 per 1 PC |
| Ingangsdatum | 30-01-2025 |
| Conditiegroep | DI |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,342 Kilogram |
| Afmetingen verpakking (l x b x h) | 117 x 82 x 50 Millimeter |
| CBS nummer | 85362010 |
| Specificaties | |
|---|---|
| Instelbereik overbelastingsbeveiliging (ampère) | 10 - 16 |
| Instelbereik onvertraagde kortsluitbeveiliging (ampère) | 240 - 240 |
| Faseuitvalgevoelig | Ja |
| Uitschakeltechniek | Thermomagnetisch |
| Bedrijfsspanning (meetspanning) (volt) | 250 - 690 |
| Nom. continustroom Iu (ampère) | 16 |
| Nom. vermogen bij AC-3, 230 V (kilowatt) | 7.5 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 7.5 |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Uitvoering van het bedieningselement | Draaiknop |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Met geïntegreerd hulpcontact | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Aantal polen | 3 |
| Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère) | 100 |
| Hoogte (millimeter) | 45 |
| Diepte (millimeter) | 87 |
| Met thermische beveiliging | Ja |
| Beschermingsgraad (IP) | IP20 |
| Breedte (millimeter) | 112 |
| Verliesvermogen (watt) | 8.4 |
