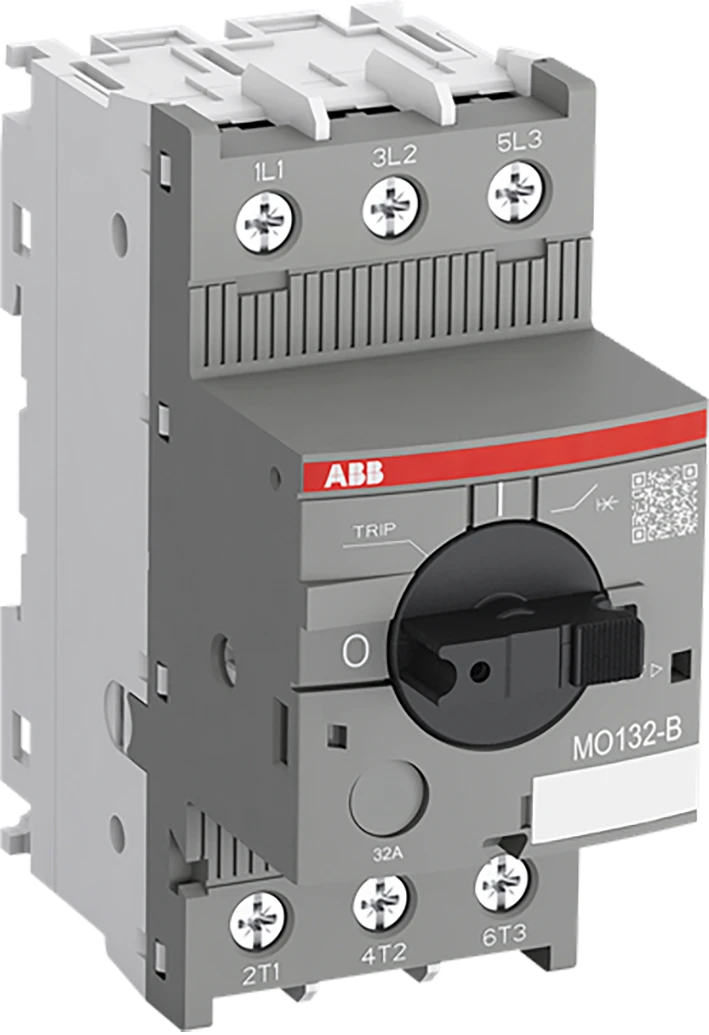

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Alleen magnetisch Rail versie

MO132-20B

1SAM360200R1013

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM360200R1013
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MO132-20B
Omschrijving	Motorbeveiligingsschakelaar Alleen magnetisch Rail versie Handmatige motorstarters, uitsluitend magnetisch, zijn elektromechanische beveiligingsapparaten voor het hoofdcircuit. Ze voldoen aan de nieuwste normen voor spoorwegmaterieel en maken installatie mogelijk in passagiers- of bestuurderscabines van treinen die vaak in tunnels of ondergronds rijden. Ze worden vooral gebruikt om motoren handmatig in/uit te schakelen en ze zekeringsloos tegen kortsluiting te beveiligen. Zekeringsloze bescherming met een handmatige motorstarter bespaart kosten en ruimte en zorgt voor een snelle reactie bij kortsluiting, doordat de motor binnen milliseconden wordt uitgeschakeld. Zekeringsloze startercombinaties worden opgebouwd samen met contactoren en overbelastingsrelais. ontworpen in overeenstemming met de relevante delen van de norm IEC 60077 – schok- en trillingsbestendigheid conform IEC 61373 (categorie 1, klasse B) – inzetbaar volgens de Europese brand- en rookveiligheidsnorm EN 45545-2
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	22 kalenderdagen
GTIN code	4013614521607
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 218,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,325 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	20 - 20
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	250 - 250
Faseuitvalgevoelig	Nee
Uitschakeltechniek	Magnetisch
Bedrijfsspanning (meetspanning) (volt)	690 - 690
Nom. continustroom Iu (ampère)	20
Nom. vermogen bij AC-3, 230 V (kilowatt)	7.5
Nom. vermogen bij AC-3, 400 V (kilowatt)	7.5
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.55
Met thermische beveiliging	Nee
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	6.3
