Overbelastingsrelais thermisch Thermische beveiliging Overstroombeveiliging klasse 10, 1.70-2.30 Rail versie

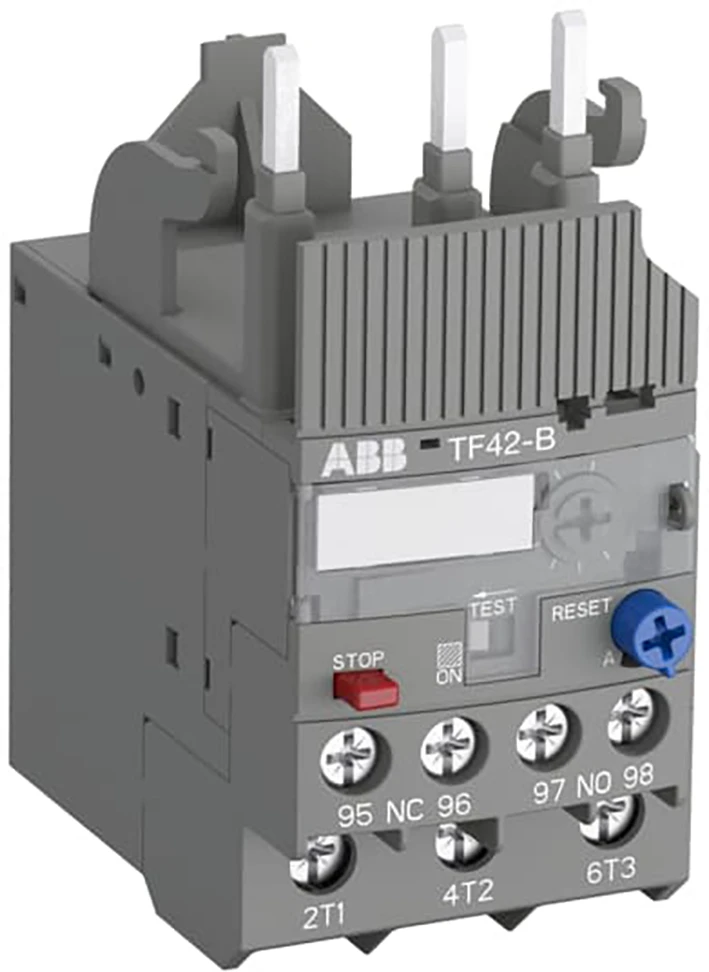

TF42-2.3B
1SAZ741201R1031
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SAZ741201R1031 |
| ETIM Productklasse | EC000106 - Overbelastingsrelais thermisch |
| Merknaam | ABB Componenten |
| Serie/programma | Thermische beveiliging |
| Type | TF42-2.3B |
| Omschrijving |
Overstroombeveiliging klasse 10, 1.70-2.30 Rail versie
De TF42-B thermische overbelastingsrelais zijn kosteneffectieve, elektromechanische beveiligingsapparaten voor de hoofdkring. Ze voldoen aan de nieuwste normen voor spoorwegmaterieel en zijn geschikt voor installatie in passagiers- of machinistencabines van treinen die frequent in tunnels of ondergronds rijden. Ze bieden betrouwbare motorbeveiliging bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. De thermische overbelastingsrelais zijn driepolige relais met bimetaal-uitschakeling. De motorstroom loopt door de bimetaalelementen en verwarmt deze direct en indirect. Bij overbelasting (overstroom) buigen de bimetaalelementen door de verwarming. Dit leidt tot het aanspreken van het relais en tot een wijziging van de contactstand (95-96 / 97-98). - Handmatige of automatische reset selecteerbaar - Gevoelig voor fase-uitval volgens IEC/EN 60947-4-1 - TEST- en STOP-functie – Uitschakelindicatie aan de voorzijde - Temperatuurscompensatie - Geschikt voor drie- en eenfasige toepassingen - Ontworpen in overeenstemming met de toepasselijke delen van IEC 60077 - Schok- en trillingsbestendig conform IEC 61373 (categorie 1, klasse B) - Inzetbaar conform de Europese brand- en rookveiligheidsnorm EN 45545-2 |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 12 kalenderdagen |
| GTIN code | 4013614517112 |
| Netto gewicht | 0,13 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 114,83 per 1 PC |
| Ingangsdatum | 30-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,13 Kilogram |
| Afmetingen verpakking (l x b x h) | 78 x 48 x 92 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Instelbaar stroombereik (ampère) | 1.7 - 2.3 |
| Max. nom. bedrijfsspanning Ue (volt) | 690 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Montagewijze | Directaanbouw |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 1 |
| Aanloopklasse | CLASS 10 |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
