Overbelastingsrelais thermisch Thermische beveiliging Overstroombeveiliging Klasse 10, 24.0-29.0 A Rail versie

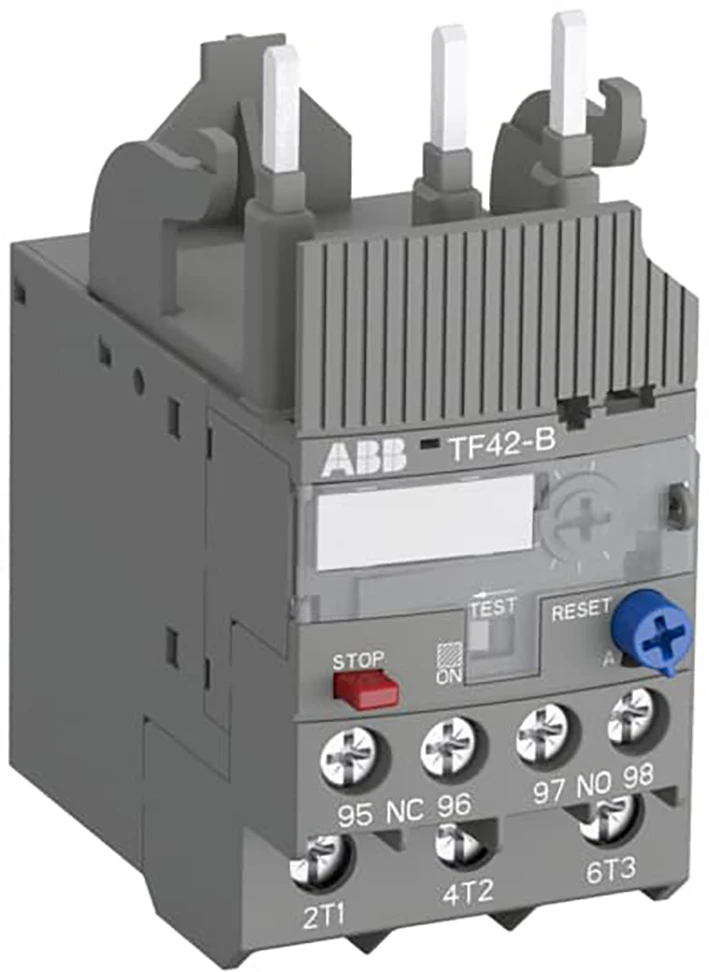

TF42-29B
1SAZ741201R1052
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SAZ741201R1052 |
| ETIM Productklasse | EC000106 - Overbelastingsrelais thermisch |
| Merknaam | ABB Componenten |
| Serie/programma | Thermische beveiliging |
| Type | TF42-29B |
| Omschrijving |
Overstroombeveiliging Klasse 10, 24.0-29.0 A Rail versie
De TF42-B thermische overbelastingsrelais zijn kostenefficiënte elektromechanische beveiligingsapparaten voor het hoofdvermogen, conform de nieuwste normen voor spoorwegmaterieel en geschikt voor montage in passagiers- of machinistencabines van treinen die vaak in tunnels of ondergrondse trajecten rijden. Ze bieden betrouwbare motorbeveiliging bij overbelasting of fase-uitval. De relais hebben uitschakelklasse 10. De thermische overbelastingsrelais zijn driepolige relais met bimetaal-uitschakelelementen. De motorstroom loopt door de bimetaal-elementen en verwarmt deze direct en indirect. Bij overbelasting (overstroom) buigen de bimetaal-elementen door de verwarming. Dit leidt tot het aanspreken van het relais en een verandering van de schakelstand van de contacten (95-96 / 97-98). – Handmatige of automatische reset selecteerbaar – Fase-uitvalgevoelig volgens IEC/EN 60947-4-1 – TEST- en STOP-functie – Uitschakelindicatie aan de voorzijde – Temperatuurcompensatie – Geschikt voor drie- en eenfasige toepassingen – Ontworpen in overeenstemming met de toepasselijke delen van IEC 60077 – Schok- en trillingsbestendig conform IEC 61373 (categorie 1, klasse B) – Toepasbaar volgens de Europese brand- en rookveiligheidsnorm EN 45545-2 |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 22 kalenderdagen |
| GTIN code | 4013614517235 |
| Netto gewicht | 0,145 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 185,63 per 1 PC |
| Ingangsdatum | 30-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,145 Kilogram |
| Afmetingen verpakking (l x b x h) | 78 x 48 x 92 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Instelbaar stroombereik (ampère) | 24 - 29 |
| Max. nom. bedrijfsspanning Ue (volt) | 690 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Montagewijze | Directaanbouw |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 1 |
| Aanloopklasse | CLASS 10 |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
