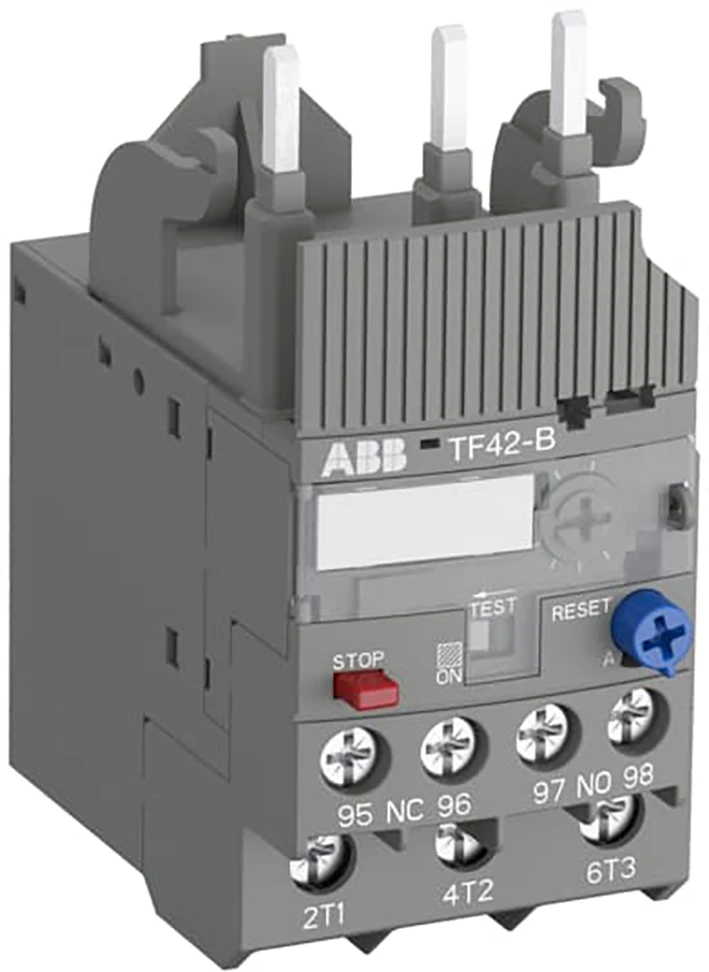

Overbelastingsrelais thermisch Thermische beveiliging Overstroombeveiliging Klasse 10, 29.0-35.0 A Rail versie
TF42-35B
1SAZ741201R1053
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SAZ741201R1053 |
| ETIM Productklasse | EC000106 - Overbelastingsrelais thermisch |
| Merknaam | ABB Componenten |
| Serie/programma | Thermische beveiliging |
| Type | TF42-35B |
| Omschrijving |
Overstroombeveiliging Klasse 10, 29.0-35.0 A Rail versie
De TF42-B thermische overbelastingsrelais zijn economische elektromechanische beveiligingsapparaten voor het hoofdschakelcircuit. Ze voldoen aan de nieuwste normen voor rollend spoorwegmaterieel en maken plaatsing in passagiers- of bestuurderscabines mogelijk voor treinen die frequent in tunnels of ondergronds rijden. Ze bieden betrouwbare bescherming van motoren bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. De thermische overbelastingsrelais zijn driepolige relais met bimetaal-uitschakelelementen. De motorstroom loopt door de bimetaal-uitschakelelementen en verwarmt deze direct en indirect. Bij overbelasting (overstroom) buigen de bimetalen door de opwarming. Dit veroorzaakt het aanspreken van het relais en een wijziging van de schakelstand van de contacten (95–96 / 97–98). – Handmatige of automatische reset selecteerbaar – Gevoelig voor fase-uitval conform IEC/EN 60947-4-1 – TEST- en STOP-functie – Uitschakelindicatie aan de voorzijde – Temperatuurcompensatie – Geschikt voor drie- en enkelfasige toepassingen – Ontworpen in overeenstemming met de toepasselijke delen van IEC 60077 – Schok- en trillingsbestendig conform IEC 61373 (categorie 1, klasse B) – Toepasbaar volgens de Europese brand- en rookveiligheidsnorm EN 45545-2 |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 22 kalenderdagen |
| GTIN code | 4013614517211 |
| Netto gewicht | 0,145 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 191,05 per 1 PC |
| Ingangsdatum | 30-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,19 Kilogram |
| Afmetingen verpakking (l x b x h) | 78 x 48 x 92 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Instelbaar stroombereik (ampère) | 29 - 35 |
| Max. nom. bedrijfsspanning Ue (volt) | 690 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Montagewijze | Directaanbouw |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 1 |
| Aanloopklasse | CLASS 10 |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
