Magneetschakelaar Magneetschakelaar / AF ZB Magneetschakelaar Rail versie
AF116B-30-22RT-11
1SFL427062R1122
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SFL427062R1122 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF ZB |
| Type | AF116B-30-22RT-11 |
| Omschrijving |
Magneetschakelaar Rail versie

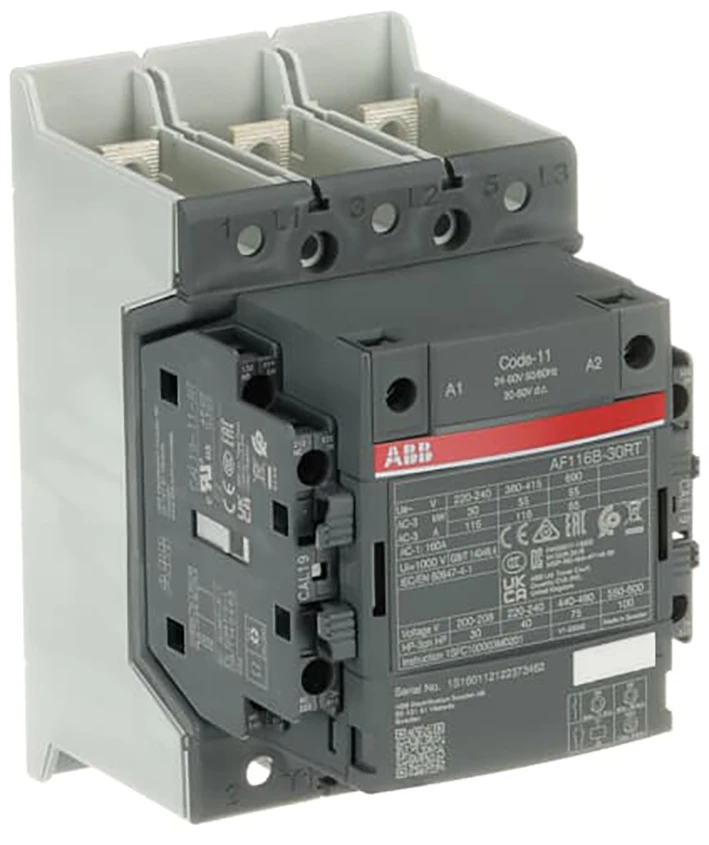

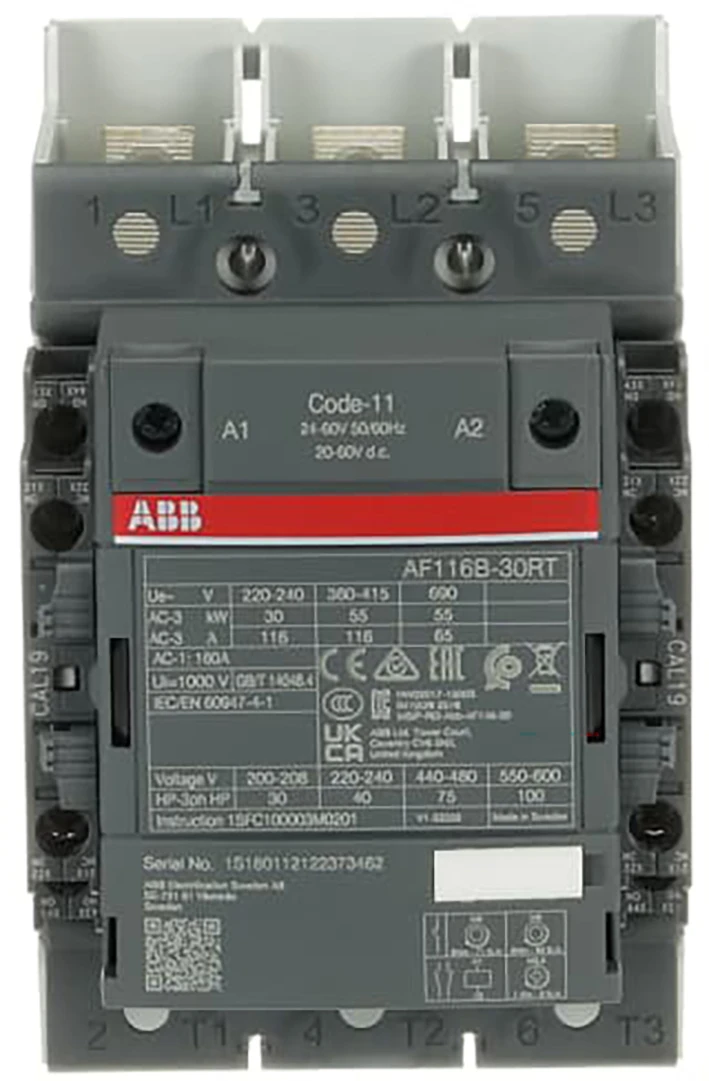

De AF116B-30-22RT-11 is een 3-polige contactor – 690 V IEC of 600 V UL – met voorgemonteerde hulpcontacten en ringkabelschoenen. Hij stuurt motoren tot 55 kW / 400 V AC (AC-3) of 75 hp / 480 V UL en schakelt vermogenscircuits tot 160 A (AC-1) of 160 A UL general use. Dankzij AF‑technologie beschikt de contactor over een breed stuurspanningsbereik (24–60 V 50/60 Hz en 20–60 V DC), kan hij grote variaties in stuurspanning opvangen, vermindert hij het energieverbruik in het paneel en zorgt hij voor betrouwbare werking in instabiele netten. Bovendien is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF‑contactoren hebben een blokbouwontwerp en zijn eenvoudig uit te breiden met opsteekbare hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 29 kalenderdagen |
| GTIN code | 7320500509814 |
| Netto gewicht | 1,3 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 1238,00 per 1 PC |
| Ingangsdatum | 01-04-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 1,8 Kilogram |
| Afmetingen verpakking (l x b x h) | 216 x 207 x 150 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij DC (volt) | 20 - 60 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 160 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 116 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 55 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 29.828 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 90 |
| Hoogte (millimeter) | 150 |
| Diepte (millimeter) | 126 |
