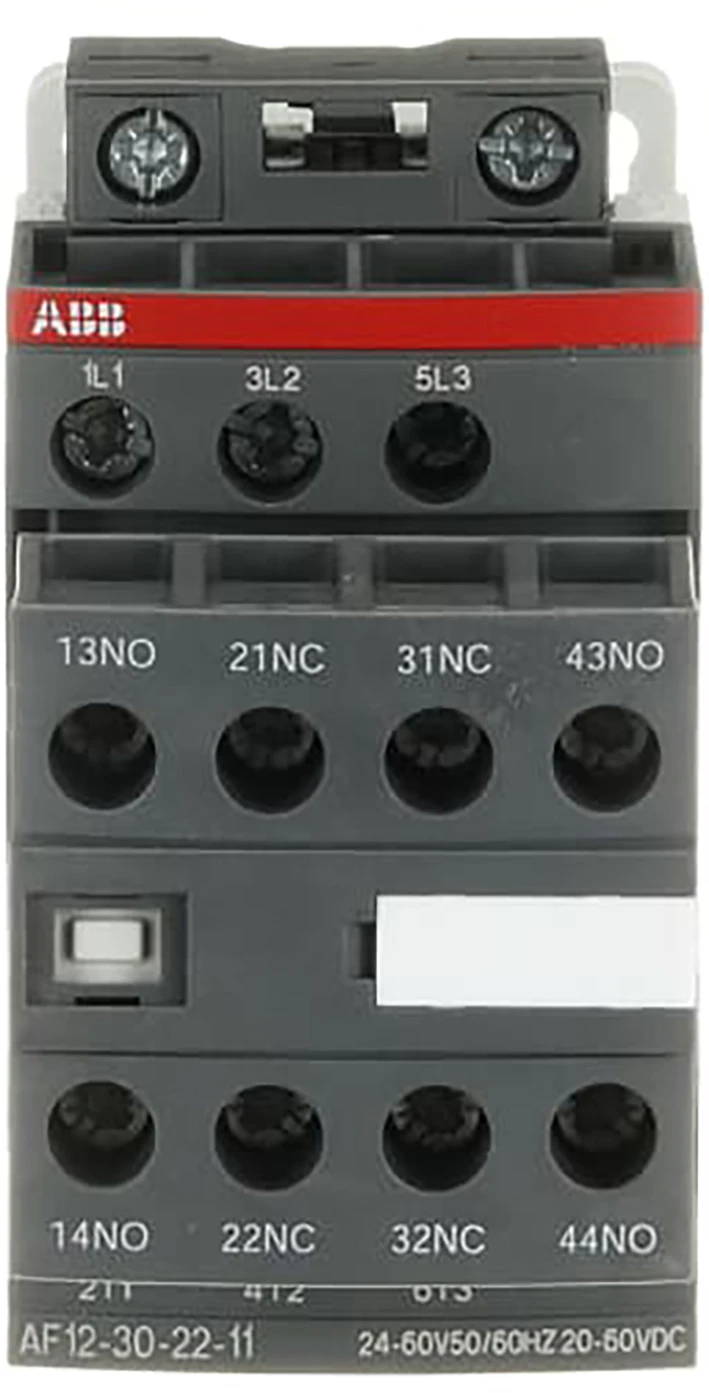

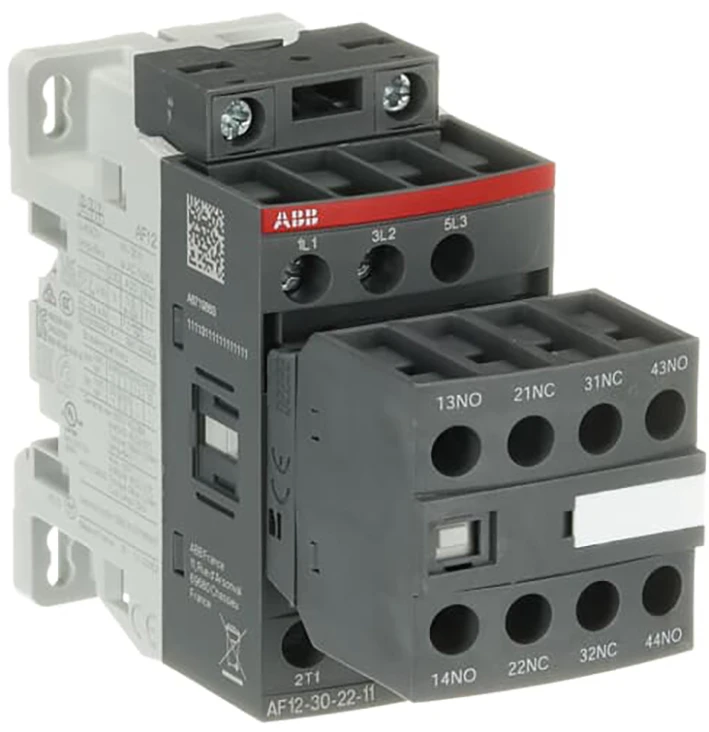

Magneetschakelaar Magneetschakelaar / AF Magneetschakelaar AF12-30-22 24-60 50/60 20-60V DC
AF12-30-22-11
1SBL157001R1122
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL157001R1122 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF12-30-22-11 |
| Omschrijving |
Magneetschakelaar AF12-30-22 24-60 50/60 20-60V DC
De AF12-30-22-11 is een 3-polige 690 V IEC- of 600 V UL-contactor met voorgemonteerde hulpcontacten en schroefklemmen. Hij stuurt motoren aan tot 5,5 kW / 400 V AC (AC-3) of 7-1/2 hp / 480 V UL en schakelt vermogenskringen tot 28 A (AC-1) of 28 A UL general use. Dankzij de AF-technologie heeft de contactor een breed stuurspanningsbereik (24–60 V 50/60 Hz en 20–60 V DC), kan hij grote variaties in stuurspanning opvangen, vermindert hij het energieverbruik in het paneel en zorgt hij voor betrouwbare werking in instabiele netwerken. Bovendien is overspanningsbeveiliging ingebouwd, wat een compacte oplossing biedt. AF-contactoren hebben een blokontwerp en zijn eenvoudig uit te breiden met extra hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Nieuw |
| Indicatieve levertijd | 7 kalenderdagen |
| GTIN code | 3471523110519 |
| Netto gewicht | 0,32 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | FR |
| Prijs | |
|---|---|
| Bruto prijs | € 104,00 per 1 PC |
| Ingangsdatum | 01-04-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,32 Kilogram |
| Afmetingen verpakking (l x b x h) | 113 x 87 x 47 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij DC (volt) | 20 - 60 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 28 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 12 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 5.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 3.7285 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 110.5 |
