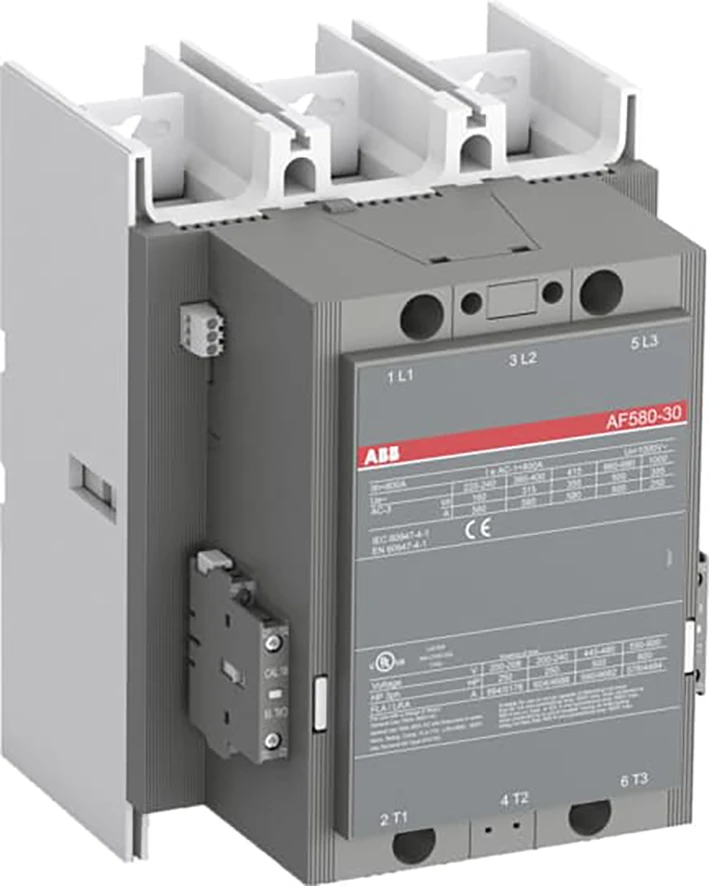

Magneetschakelaar Magneetschakelaar / AF AF580-30-22 48-130V 50/60Hz / 48-130V DC magneetschakelaar
AF580-30-22-69
1SFL617001R6922
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SFL617001R6922 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF580-30-22-69 |
| Omschrijving |
AF580-30-22 48-130V 50/60Hz / 48-130V DC magneetschakelaar
De AF580-30-22-69 is een 3-polige contactor – 1000 V IEC of 600 V UL – met vooraf gemonteerde hulpcontacten en hoofdstroombussen, voor het aansturen van motoren tot 315 kW / 400 V AC (AC-3) of 500 hp / 480 V UL en voor het schakelen van vermogenscircuits tot 800 A (AC-1) of 750 A UL general use. Dankzij AF-technologie heeft de contactor een breed stuurspanningsbereik (48–130 V 50/60 Hz en DC), vangt hij grote stuurspanningsvariaties op, verlaagt hij het energieverbruik in de schakelkast en zorgt hij voor betrouwbare werking in instabiele netwerken. Daarnaast is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactors hebben een blokontwerp en zijn eenvoudig uit te breiden met aangebouwde hulpcontactblokken en een breed scala aan accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 7 kalenderdagen |
| GTIN code | 7320500222027 |
| Netto gewicht | 13,6 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 6367,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 15 Kilogram |
| Afmetingen verpakking (l x b x h) | 375 x 280 x 310 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 48 - 130 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 48 - 130 |
| Nom. stuurspanning bij DC (volt) | 48 - 130 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 800 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 580 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 315 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 372.85 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 1000 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 1000 - 1000 |
| Breedte (millimeter) | 210 |
| Hoogte (millimeter) | 283 |
| Diepte (millimeter) | 242 |
