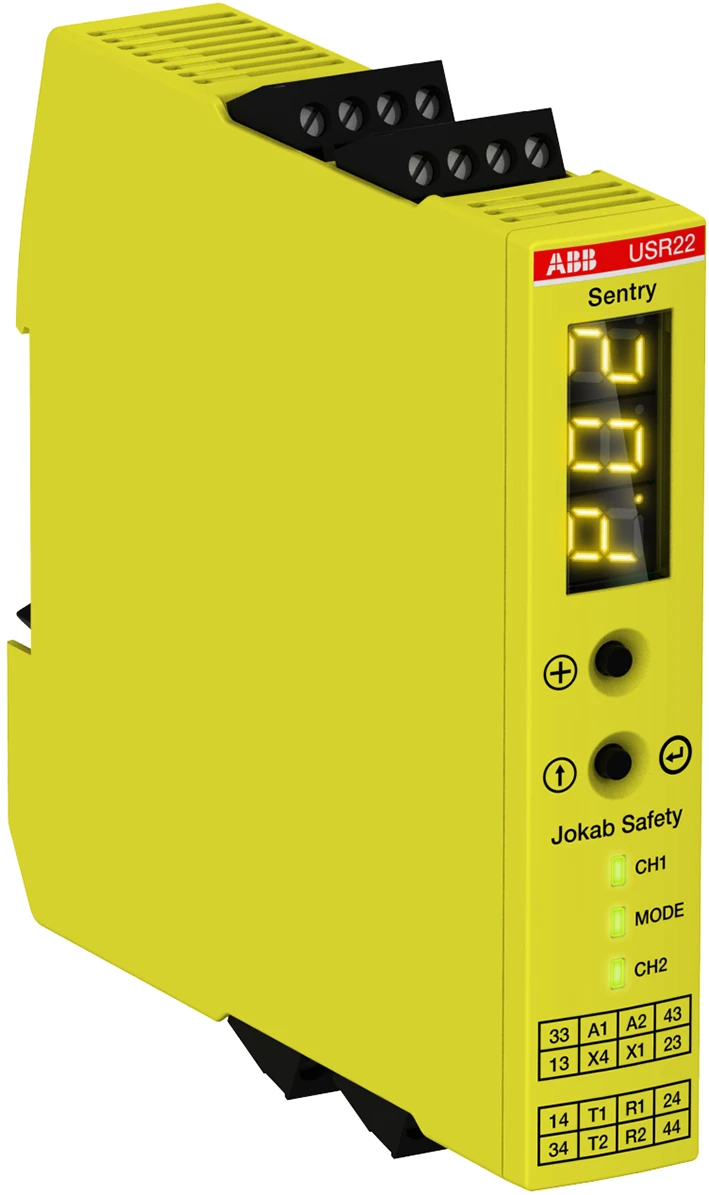

Relais voor bewaking van veiligheidsstroomcircuits Jokab / Sentry Universeel veiligheids- relais/timer 2 NO + 2 vertraagd NO, timer instelbaar 24 VDC voedingsspanning
USR22
2TLA010070R0400
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 2TLA010070R0400 |
| ETIM Productklasse | EC001449 - Relais voor bewaking van veiligheidsstroomcircuits |
| Merknaam | ABB Componenten |
| Serie/programma | Jokab / Sentry |
| Type | USR22 |
| Omschrijving |
Universeel veiligheids- relais/timer 2 NO + 2 vertraagd NO, timer instelbaar 24 VDC voedingsspanning
Sentry USR22 universeel veiligheidsrelais met relaisuitgangen 2 NO + 2 vertraagbare NO, voedingsspanning +24 V DC en schroefaansluitingen. Voor bewaking van veiligheidsvoorzieningen met contacten, 1 of 2 equivalente of antivalente kanalen, veiligheidsvoorzieningen met OSSD‑uitgangen, tweehandbedieningen, veiligheidsmatten en veiligheidsranden/bumpers. Timerfunctie 0–999 seconden met betere nauwkeurigheid dan 1%: uitschakelvertraging (OFF‑delay), inschakelvertraging (ON‑delay), tijd‑bypass en tijd‑reset. Een display aan de voorzijde vereenvoudigt configuratie en foutopsporing door foutcodes en het foutenlogboek weer te geven. Een aangepaste configuratie kan met een wachtwoord worden beschermd. Handmatige of automatische reset selecteerbaar. Sentry‑veiligheidsrelais dekken uiteenlopende veiligheidstoepassingen tot PLe / SIL3. Basismodellen bieden betrouwbare bewaking van eenvoudige veiligheidsfuncties, terwijl universele modellen geavanceerde functies en hoge flexibiliteit bieden. Modellen met display bieden voorinstellingen en uitgebreide informatie om foutopsporing verder te vereenvoudigen. Aanvullende varianten bieden een timer met hoge nauwkeurigheid van ± 1% en een instelbaar tijdsbereik van 0–999 s. De hoge uitgangsstroomcapaciteit tot 6 A kan het gebruik van een tussencontactor besparen. Multi‑reset maakt het mogelijk tot 10 veiligheidsrelais op één verlichte resetdrukknop aan te sluiten. Alle modellen zijn verkrijgbaar met afneembare push‑in‑ of schroefaansluitingen. Klemmen en een coderingskit om verwijderde klemmen te markeren zijn als accessoires beschikbaar. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 7350024483383 |
| Netto gewicht | 0,229 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 509,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | EP |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,229 Kilogram |
| Afmetingen verpakking (l x b x h) | 31 x 125 x 129 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Model | Overig |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Ja |
| Geschikt voor controle van tactiele sensors | Ja |
| Geschikt voor controle van magneetschakelaars | Ja |
| Geschikt voor controle van naderingsschakelaars | Ja |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Geschikt voor railmontage | Ja |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1- en 2-kanaals |
| Met startingang | Ja |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Afvalvertraging (seconde) | 20 - 20 |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 2 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Breedte (millimeter) | 22.5 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Veiligheidstype volgens IEC 61496-1 | 4 |
| Stopcategorie volgens IEC 60204 | 0 + 1 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| SIL conform IEC 61508 | 3 |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte (millimeter) | 120 |
| Diepte (millimeter) | 120 |
| Opgenomen vermogen (watt) | 6 |
| Spanningstype voedingsspanning | DC |
| Voedingsspanning bij DC (volt) | 24 - 24 |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 (volt) | 24 - 24 |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 (volt) | 24 - 24 |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij DC (volt) | 24 - 24 |
| Nom. (meet)schakelstroom (ampère) | 3 |
