Relais voor bewaking van veiligheidsstroomcircuits Jokab / Sentry Veiligeheids/uitbreidings relais 4 NO + 1 NC output 24 VDC voedingsspanning Push-In

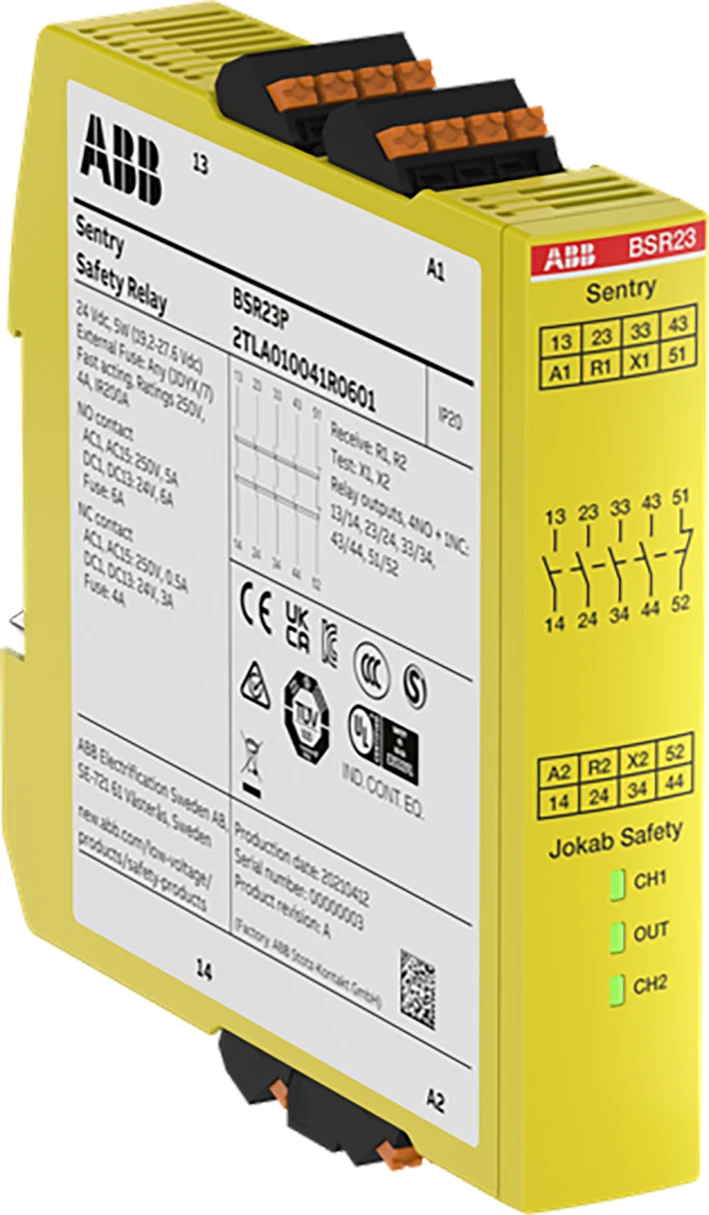

Sentry BSR23P Safety relay
2TLA010041R0601
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 2TLA010041R0601 |
| ETIM Productklasse | EC001449 - Relais voor bewaking van veiligheidsstroomcircuits |
| Merknaam | ABB Componenten |
| Serie/programma | Jokab / Sentry |
| Type | Sentry BSR23P Safety relay |
| Omschrijving |
Veiligeheids/uitbreidings relais 4 NO + 1 NC output 24 VDC voedingsspanning Push-In
Sentry BSR23P veiligheidsuitbreidingsrelais met relaisuitgangen 4 NO + 1 NC, +24 VDC voedingsspanning en push-in veerklemmen. Wordt gebruikt als uitbreidingsrelais voor een veiligheidsrelais/veiligheids-PLC om het aantal veilige uitgangen te vergroten. Sentry-veiligheidsrelais dekken uiteenlopende veiligheidstoepassingen tot en met PLe / SIL3. Basismodellen bieden betrouwbare bewaking van eenvoudigere veiligheidsfuncties, terwijl universele modellen geavanceerde functies en hoge flexibiliteit bieden. Modellen met display bieden voorinstelde configuraties en uitgebreide informatie om foutzoeken verder te vereenvoudigen. Aanvullende varianten bieden een timerfunctie met hoge nauwkeurigheid van ±1% en een instelbaar tijdsbereik van 0–999 s. De hoge uitgangsstroom tot 6 A kan het gebruik van een tussencontactor overbodig maken. Multi-reset maakt het mogelijk om tot 10 veiligheidsrelais op één reset-lichtknop aan te sluiten. Alle modellen zijn leverbaar met afneembare push-in- of schroefklemmen. Klemmen en een coderingsset om verwijderde klemmen te markeren zijn als accessoires verkrijgbaar. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 35 kalenderdagen |
| GTIN code | 7350024486247 |
| Netto gewicht | 0,195 Kilogram |
| Land van herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 189,00 per 1 PC |
| Ingangsdatum | 01-01-2026 |
| Conditiegroep | EP |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,195 Kilogram |
| Afmetingen verpakking (l x b x h) | 31 x 125 x 129 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Model | Uitbreidingsapparaat |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Nee |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van magneetschakelaars | Ja |
| Geschikt voor controle van naderingsschakelaars | Ja |
| Uitvoering elektrische aansluiting | Insteekaansluiting (Plug-in) |
| Geschikt voor railmontage | Ja |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1-kanaals |
| Met startingang | Ja |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Afvalvertraging (seconde) | 20 - 20 |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 5 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 0 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Breedte (millimeter) | 22.5 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Stopcategorie volgens IEC 60204 | 0 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| SIL conform IEC 61508 | 3 |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte (millimeter) | 120 |
| Diepte (millimeter) | 120 |
| Opgenomen vermogen (watt) | 3 |
| Spanningstype voedingsspanning | DC |
| Voedingsspanning bij DC (volt) | 24 - 24 |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 (volt) | 24 - 24 |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 (volt) | 24 - 24 |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij DC (volt) | 24 - 24 |
| Nom. (meet)schakelstroom (ampère) | 5 |
