Relais voor bewaking van veiligheidsstroomcircuits Jokab / Sentry Veiligeheids/uitbreidings relais 3 NO + 1 NC output 24 VDC voedingsspanning Push-In

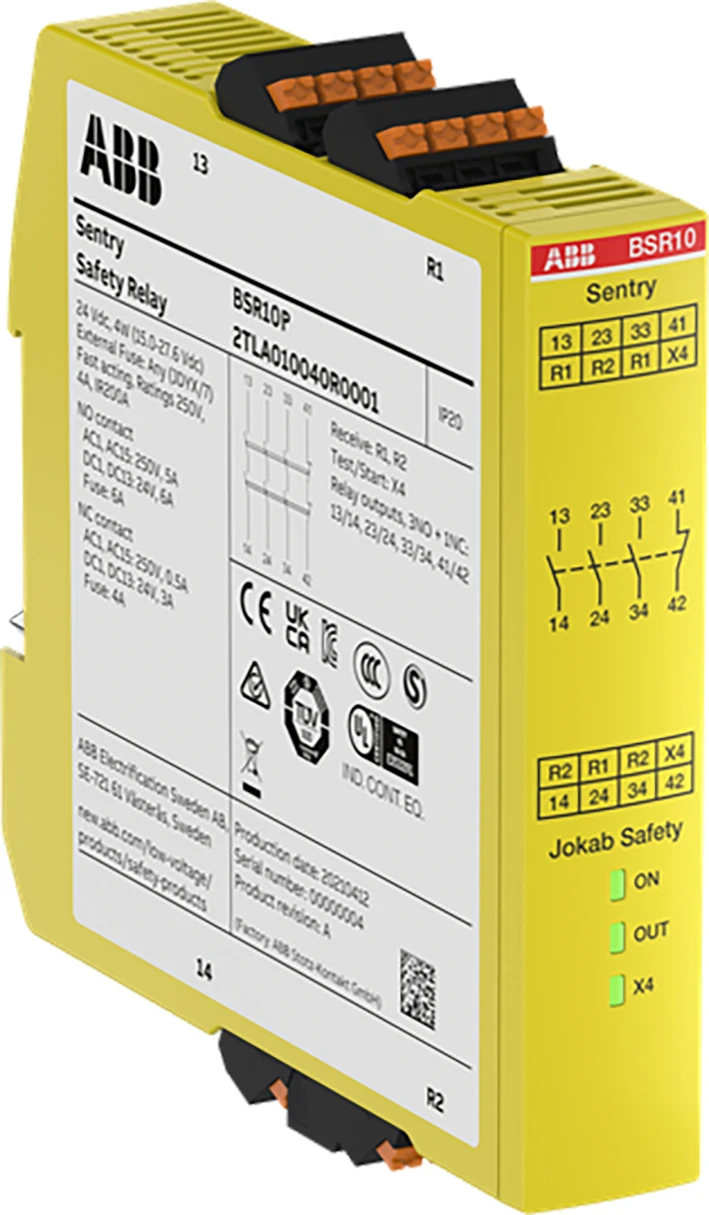

Sentry BSR10P Safety relay
2TLA010040R0001
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 2TLA010040R0001 |
| ETIM Productklasse | EC001449 - Relais voor bewaking van veiligheidsstroomcircuits |
| Merknaam | ABB Componenten |
| Serie/programma | Jokab / Sentry |
| Type | Sentry BSR10P Safety relay |
| Omschrijving |
Veiligeheids/uitbreidings relais 3 NO + 1 NC output 24 VDC voedingsspanning Push-In
Sentry BSR10P Veiligheidsrelais en uitbreidingsrelais met relaisuitgangen 3NO+1NC, voedingsspanning +24 VDC en push-in veerklemmen. Voor bewaking van veiligheidsvoorzieningen, zoals noodstoppen, rechtstreeks in het voedingsspanningscircuit van het relais. Ook geschikt als uitbreidingsrelais voor een veiligheidsrelais/veiligheids-PLC om het aantal veilige uitgangen te vergroten. Sentry-veiligheidsrelais dekken uiteenlopende veiligheidstoepassingen tot PLe / SIL3. Basismodellen bieden betrouwbare bewaking van eenvoudigere veiligheidsfuncties, terwijl universele modellen geavanceerde functies en hoge flexibiliteit bieden. Modellen met display bieden voorinstelde configuraties en uitgebreide informatie om het oplossen van storingen verder te vereenvoudigen. Aanvullende varianten bieden een zeer nauwkeurige timerfunctie van ±1% en een instelbaar tijdsbereik van 0–999 s. Een hoge uitgangsstroomcapaciteit tot 6 A kan het gebruik van een tussencontactor besparen. Multi-reset maakt het mogelijk om tot 10 veiligheidsrelais aan één verlichte resetdrukknop te koppelen. Alle modellen zijn leverbaar met afneembare push-in- of schroefklemmen. Klemmen en een coderingsset om verwijderde klemmen te markeren zijn als accessoires beschikbaar. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 35 kalenderdagen |
| GTIN code | 7350024483888 |
| Netto gewicht | 0,19 Kilogram |
| Land van herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 211,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | EP |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,19 Kilogram |
| Afmetingen verpakking (l x b x h) | 31 x 125 x 129 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Model | Uitbreidingsapparaat |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Nee |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van magneetschakelaars | Ja |
| Geschikt voor controle van naderingsschakelaars | Ja |
| Uitvoering elektrische aansluiting | Insteekaansluiting (Plug-in) |
| Geschikt voor railmontage | Ja |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1- en 2-kanaals |
| Met startingang | Ja |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Afvalvertraging (seconde) | 20 - 20 |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 4 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 0 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 4 |
| Breedte (millimeter) | 22.5 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Stopcategorie volgens IEC 60204 | 0 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| SIL conform IEC 61508 | 3 |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte (millimeter) | 120 |
| Diepte (millimeter) | 120 |
| Opgenomen vermogen (watt) | 2 |
| Spanningstype voedingsspanning | DC |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 (volt) | 24 - 24 |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 (volt) | 24 - 24 |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij DC (volt) | 24 - 24 |
| Nom. (meet)schakelstroom (ampère) | 5 |
