ABB Connect

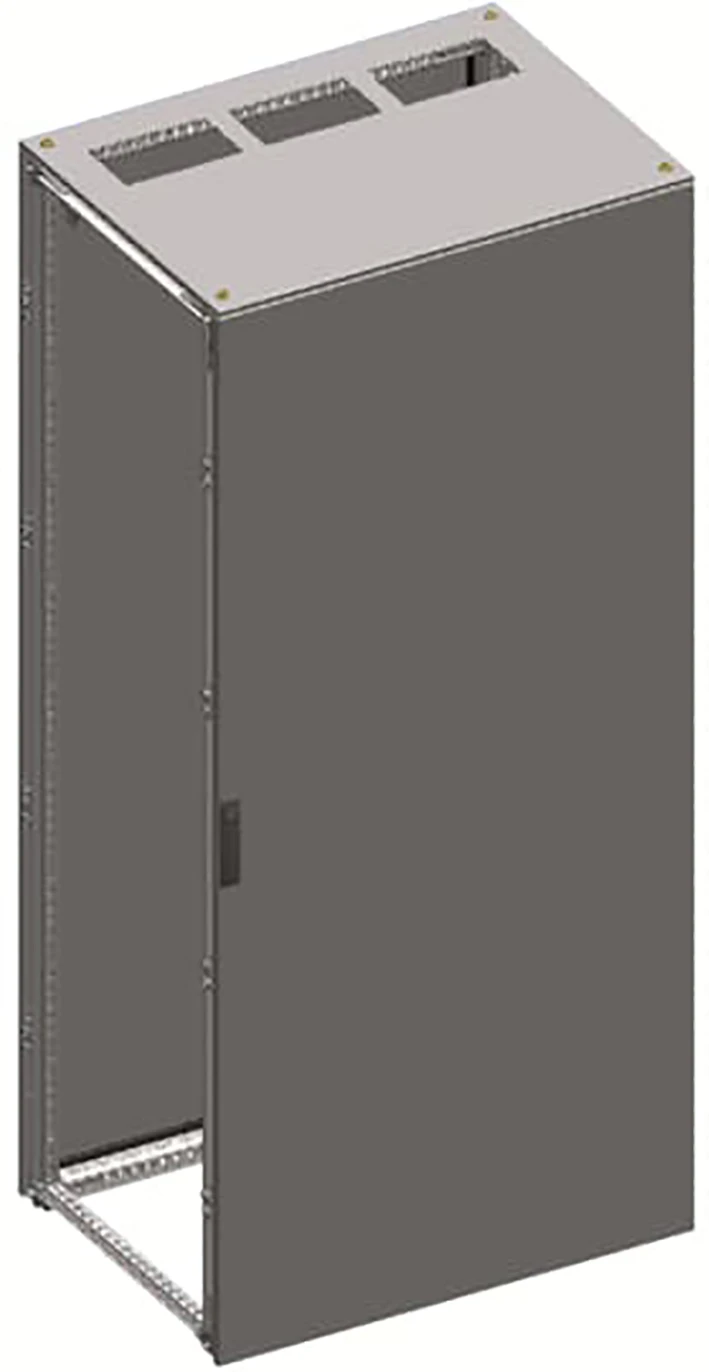

Installatiekast leeg TriLine-R TriLine-R kast met deur, achterwand en dakplaat v.v. flens opening, RAL7035

5/10R8

2CPX045640R9999

Algemene informatie
Assortiment	Nederland
Bestelnummer	2CPX045640R9999
ETIM Productklasse	EC000058 - Installatiekast leeg
ETIM Modelleerklasse	MC000255 - Installatie-/schakelkast staand met deur/deksel
Merknaam	ABB Componenten
Serie/programma	TriLine-R
Type	5/10R8
Omschrijving	TriLine-R kast met deur, achterwand en dakplaat v.v. flens opening, RAL7035
Status	Niet voorraadhoudend - Uitlopend
Indicatieve levertijd	16 kalenderdagen
GTIN code	4011617456407
Netto gewicht	157 Kilogram
Land van herkomst	DE

Prijs
Bruto prijs	€ 2366,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	FQ

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	157 Kilogram
Afmetingen verpakking (l x b x h)	825 x 1364 x 2213 Millimeter
CBS nummer	85381000

Specificaties
Model	Staand
Soort afdekking	Deur
Uitvoering deksel	Met uitsparing
Type deur	Dubbel
Montagewijze	Staande opstelling
Transparant deksel/deur	Nee
Met slot	Ja
Nom. stroom (In) (ampère)	4000
Hoogte (millimeter)	2213
Breedte (millimeter)	1364
Diepte (millimeter)	825
Inbouwdiepte (millimeter)	713
Inwendige diepte (millimeter)	821
Plaatdikte kast (millimeter)	1.5
Materiaal behuizing	Staal
Plaatdikte deur/deksel (millimeter)	2
Breedte in module-eenheden	60
RAL-nummer	7035
Aantal modulen	840
Aantal rijen	70
Beschermingsgraad (IP)	IP54
Aantal uitsparingen voor flensplaten	5
Aanbouwmogelijkheid	Ja
Aantal leidinginvoeringen	245
Oppervlaktebescherming	Poedercoating
Met montageplaat	Nee
Beschermingsklasse volgens IEC 61140	I
Geschikt voor buitengebruik	Nee
Geschikt voor bliksembeveiliging	Ja
Slagvastheid	IK10
Functiebehoud	Geen
Kleur	Grijs

Reken en teken specificaties	Open maatschets [PDF]
Kenmerk	Poort	Waarde	Tekening
Montagewijze	0	Staande opstelling
Hoogte 1 (millimeter)	0	0	H1
Breedte (millimeter)	0	1364	W
Breedte kabelinvoer 1 (millimeter)	0	275	Wc1
Breedte kabelinvoer 2 (millimeter)	0	1300	Wc2
Breedte deur 1 (millimeter)	0	682	Wd1
Breedte deur 2 (millimeter)	0	682	Wd2
Soort afdekking	0	Deur
Type deur	0	Dubbel
Diepte (millimeter)	0	825	D
Diepte 1 (millimeter)	0	20	D1
Diepte 2 (millimeter)	0	0	D2
Diepte kabelinvoer 1 (millimeter)	0	100	Dc1
Diepte kabelinvoer 2 (millimeter)	0	300	Dc2
Hoogte (millimeter)	0	2213	H
