ABB Connect

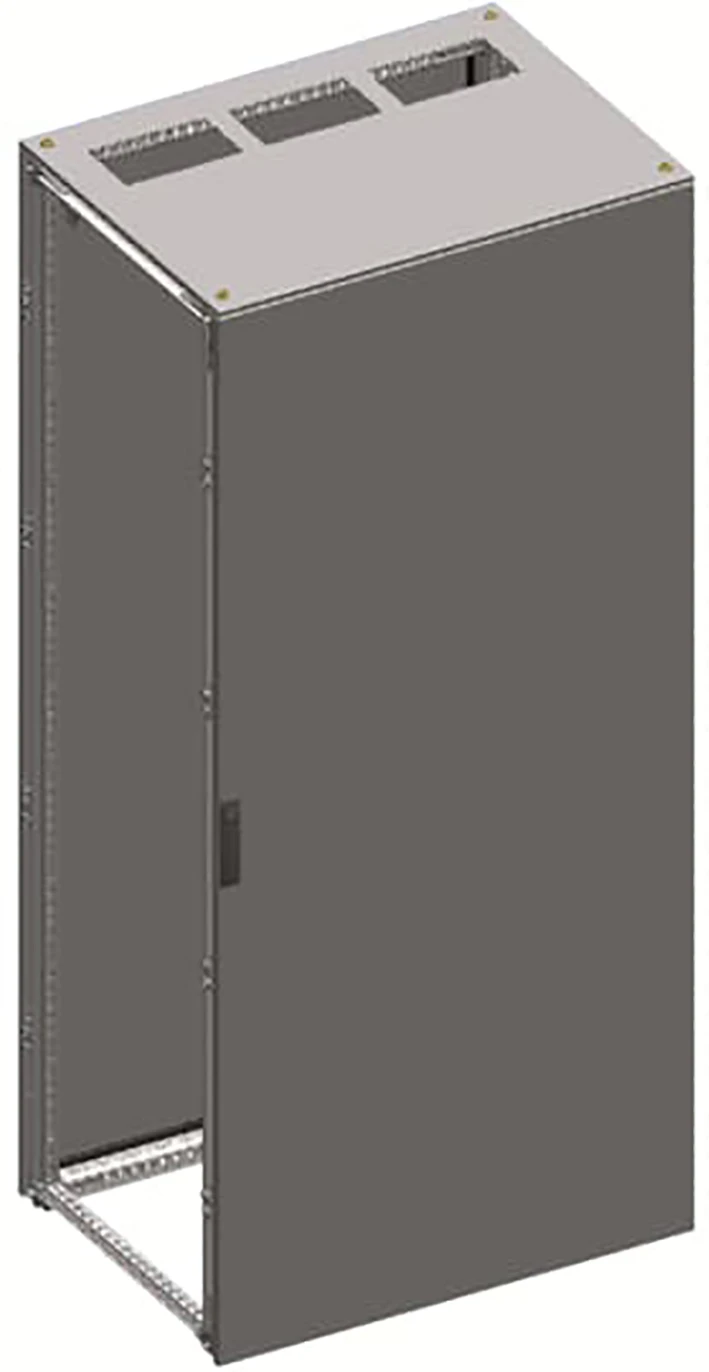

Installatiekast leeg TriLine-R TriLine-R kast met deur, achterwand en dakplaat v.v. flens opening, RAL7035

2/8R8

2CPX045632R9999

Algemene informatie
Assortiment	Nederland
Bestelnummer	2CPX045632R9999
ETIM Productklasse	EC000058 - Installatiekast leeg
ETIM Modelleerklasse	MC000255 - Installatie-/schakelkast staand met deur/deksel
Merknaam	ABB Componenten
Serie/programma	TriLine-R
Type	2/8R8
Omschrijving	TriLine-R kast met deur, achterwand en dakplaat v.v. flens opening, RAL7035
Status	Niet voorraadhoudend - Uitlopend
Indicatieve levertijd	16 kalenderdagen
GTIN code	4011617456322
Netto gewicht	80 Kilogram
Land van herkomst	DE

Prijs
Bruto prijs	€ 1258,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	FQ

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	83,2 Kilogram
Afmetingen verpakking (l x b x h)	825 x 614 x 1913 Millimeter
CBS nummer	85381000

Specificaties
Model	Staand
Soort afdekking	Deur
Uitvoering deksel	Met uitsparing
Type deur	Enkel
Montagewijze	Staande opstelling
Transparant deksel/deur	Nee
Met slot	Ja
Nom. stroom (In) (ampère)	4000
Hoogte (millimeter)	1913
Breedte (millimeter)	614
Diepte (millimeter)	825
Inbouwdiepte (millimeter)	713
Inwendige diepte (millimeter)	821
Plaatdikte kast (millimeter)	1.5
Materiaal behuizing	Staal
Plaatdikte deur/deksel (millimeter)	2
Breedte in module-eenheden	24
RAL-nummer	7035
Aantal modulen	288
Aantal rijen	24
Beschermingsgraad (IP)	IP54
Aantal uitsparingen voor flensplaten	2
Aanbouwmogelijkheid	Ja
Aantal leidinginvoeringen	98
Oppervlaktebescherming	Poedercoating
Met montageplaat	Nee
Beschermingsklasse volgens IEC 61140	I
Geschikt voor buitengebruik	Nee
Geschikt voor bliksembeveiliging	Ja
Slagvastheid	IK10
Functiebehoud	Geen
Kleur	Grijs

Reken en teken specificaties	Open maatschets [PDF]
Kenmerk	Poort	Waarde	Tekening
Montagewijze	0	Staande opstelling
Hoogte 1 (millimeter)	0	0	H1
Breedte (millimeter)	0	614	W
Breedte kabelinvoer 1 (millimeter)	0	275	Wc1
Breedte kabelinvoer 2 (millimeter)	0	550	Wc2
Breedte deur 1 (millimeter)	0	-	Wd1
Breedte deur 2 (millimeter)	0	614	Wd2
Soort afdekking	0	Deur
Type deur	0	Enkel
Diepte (millimeter)	0	825	D
Diepte 1 (millimeter)	0	20	D1
Diepte 2 (millimeter)	0	0	D2
Diepte kabelinvoer 1 (millimeter)	0	100	Dc1
Diepte kabelinvoer 2 (millimeter)	0	300	Dc2
Hoogte (millimeter)	0	1913	H
