ABB Connect

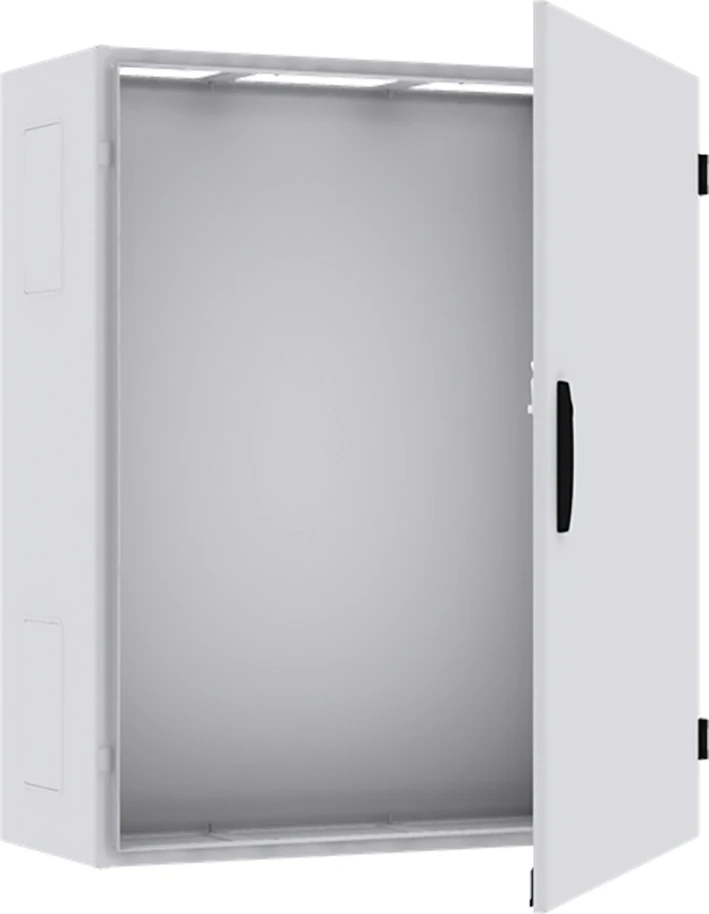

Installatiekast leeg TwinLine Wandkast, dubbel geïsoleerd IP55 , RAL7035

TW105S

2CPX010207R9999

Algemene informatie
Assortiment	Nederland
Bestelnummer	2CPX010207R9999
ETIM Productklasse	EC000058 - Installatiekast leeg
ETIM Modelleerklasse	MC000187 - Installatie-/schakelkast wandopbouw met deur
Merknaam	ABB Componenten
Serie/programma	TwinLine
Type	TW105S
Omschrijving	Wandkast, dubbel geïsoleerd IP55 , RAL7035
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	8 kalenderdagen
GTIN code	4011617102076
Netto gewicht	17,408 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 958,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	FP

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	17,408 Kilogram
Afmetingen verpakking (l x b x h)	400 x 360 x 810 Millimeter
CBS nummer	85381000

Specificaties
Model	Wandkast opbouw
Soort afdekking	Deur
Uitvoering deksel	Gesloten
Type deur	Enkel
Montagewijze	Opbouw
Transparant deksel/deur	Nee
Met slot	Nee
Nom. stroom (In) (ampère)	630
Hoogte (millimeter)	800
Breedte (millimeter)	300
Diepte (millimeter)	350
Inbouwdiepte (millimeter)	239
Inwendige diepte (millimeter)	350
Plaatdikte kast (millimeter)	1
Materiaal behuizing	Staal
Plaatdikte deur/deksel (millimeter)	1.5
Breedte in module-eenheden	12
RAL-nummer	7035
Aantal modulen	60
Aantal rijen	5
Beschermingsgraad (IP)	IP55
Aantal uitsparingen voor flensplaten	2
Aanbouwmogelijkheid	Ja
Aantal leidinginvoeringen	52
Oppervlaktebescherming	Poedercoating
Met montageplaat	Nee
Beschermingsklasse volgens IEC 61140	II
Geschikt voor buitengebruik	Nee
Geschikt voor bliksembeveiliging	Ja
Slagvastheid	IK08
Functiebehoud	Geen
Kleur	Grijs
Deksel met drukontlasting	Nee

Reken en teken specificaties	Open maatschets [PDF]
Kenmerk	Poort	Waarde	Tekening
Montagewijze	0	Opbouw
Breedte (millimeter)	0	300	W
Breedte kabelinvoer 1 (millimeter)	0	250	Wc1
Breedte kabelinvoer 2 (millimeter)	0	250	Wc2
Breedte deur 1 (millimeter)	0	-	Wd1
Breedte deur 2 (millimeter)	0	300	Wd2
Soort afdekking	0	Deur
Type deur	0	Enkel
Diepte (millimeter)	0	350	D
Diepte 1 (millimeter)	0	20	D1
Diepte 2 (millimeter)	0	20	D2
Diepte kabelinvoer 1 (millimeter)	0	150	Dc1
Diepte kabelinvoer 2 (millimeter)	0	150	Dc2
Hoogte (millimeter)	0	1400	H
