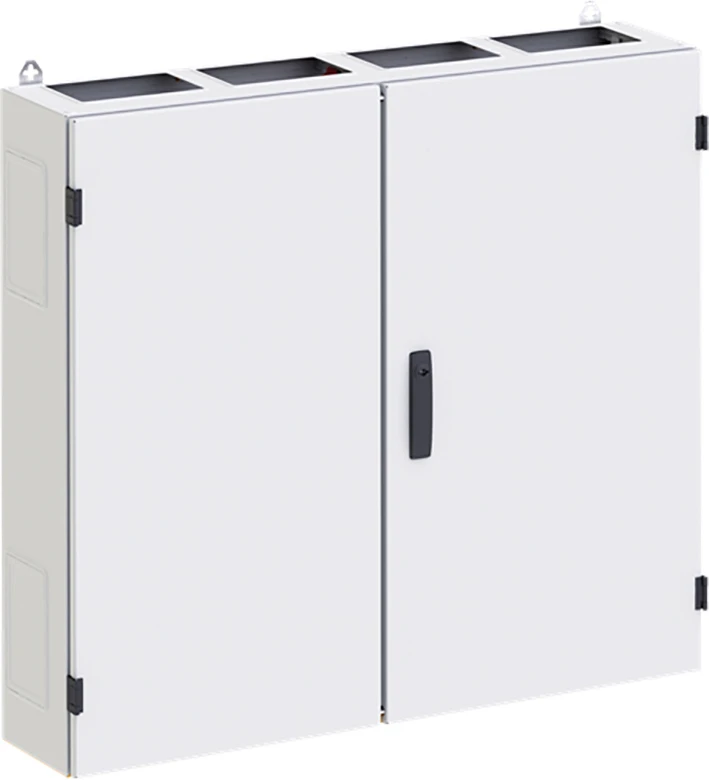

Installatiekast leeg TwinLine Wandkast, geaard IP55, RAL7035

TG508G

2CPX010024R9999

Algemene informatie
Assortiment	Nederland
Bestelnummer	2CPX010024R9999
ETIM Productklasse	EC000058 - Installatiekast leeg
ETIM Modelleerklasse	MC000187 - Installatie-/schakelkast wandopbouw met deur
Merknaam	ABB Componenten
Serie/programma	TwinLine
Type	TG508G
Omschrijving	Wandkast, geaard IP55, RAL7035
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	8 kalenderdagen
GTIN code	4011617100249
Netto gewicht	54,584 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 1158,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	FP

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	54,584 Kilogram
Afmetingen verpakking (l x b x h)	270 x 1360 x 1260 Millimeter
CBS nummer	85381000

Specificaties
Model	Wandkast opbouw
Soort afdekking	Deur
Uitvoering deksel	Gesloten
Type deur	Dubbel
Montagewijze	Opbouw
Transparant deksel/deur	Nee
Met slot	Nee
Nom. stroom (In) (ampère)	250
Hoogte (millimeter)	1250
Breedte (millimeter)	1300
Diepte (millimeter)	225
Inbouwdiepte (millimeter)	155
Inwendige diepte (millimeter)	225
Plaatdikte kast (millimeter)	1
Materiaal behuizing	Staal
Plaatdikte deur/deksel (millimeter)	1.5
Breedte in module-eenheden	60
RAL-nummer	7035
Aantal modulen	480
Aantal rijen	40
Beschermingsgraad (IP)	IP55
Aantal uitsparingen voor flensplaten	10
Aanbouwmogelijkheid	Ja
Aantal leidinginvoeringen	260
Oppervlaktebescherming	Poedercoating
Met montageplaat	Nee
Beschermingsklasse volgens IEC 61140	I
Geschikt voor buitengebruik	Nee
Geschikt voor bliksembeveiliging	Ja
Slagvastheid	IK08
Functiebehoud	Geen
Kleur	Grijs
Deksel met drukontlasting	Nee

Reken en teken specificaties	Open maatschets [PDF]
Kenmerk	Poort	Waarde	Tekening
Montagewijze	0	Opbouw
Breedte (millimeter)	0	1300	W
Breedte kabelinvoer 1 (millimeter)	0	1200	Wc1
Breedte kabelinvoer 2 (millimeter)	0	1200	Wc2
Breedte deur 1 (millimeter)	0	650	Wd1
Breedte deur 2 (millimeter)	0	650	Wd2
Soort afdekking	0	Deur
Type deur	0	Dubbel
Diepte (millimeter)	0	225	D
Diepte 1 (millimeter)	0	20	D1
Diepte 2 (millimeter)	0	20	D2
Diepte kabelinvoer 1 (millimeter)	0	120	Dc1
Diepte kabelinvoer 2 (millimeter)	0	120	Dc2
Hoogte (millimeter)	0	1250	H
