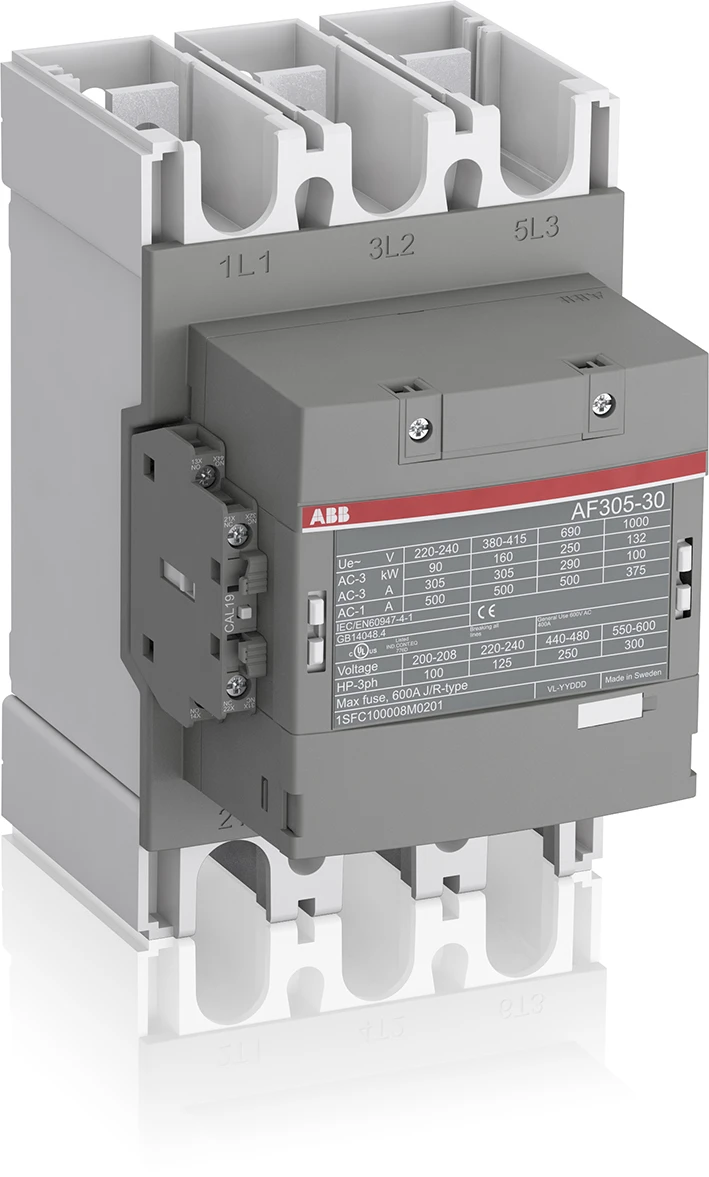

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 160kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcontact 1NO + 1NC
AF 305-30-11-11 24-60VAC 20-60VDC
1SFL587002R1111
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SFL587002R1111 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 305-30-11-11 24-60VAC 20-60VDC |
| Omschrijving |
Magneetsch. 160kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcontact 1NO + 1NC
De AF305-30-11-11 is een 3-polige contactor – 1000 V IEC of 600 V UL – met voorgemonteerde hulpcontacten en hoofdstroomrails. Hij stuurt motoren tot 160 kW / 400 V AC (AC-3) of 250 hp / 480 V UL en schakelt vermogenskringen tot 500 A (AC-1) of 400 A UL algemeen gebruik. Dankzij AF-technologie heeft de contactor een brede stuurspanningsrange (24–60 V 50/60 Hz en 20–60 V DC), kan hij grote variaties in de stuurspanning opvangen, verlaagt hij het energieverbruik in de schakelkast en zorgt hij voor betrouwbare schakelingen in onstabiele netten. Daarnaast is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactoren hebben een blokontwerp, zijn eenvoudig uit te breiden met aanbouw-hulpcontactblokken en een brede reeks accessoires. Inclusief montageset met alle benodigde schroeven, ringen en bussen voor het aansluiten van de klemmen, en schroeven voor de montage van het apparaat. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 7320500481707 |
| Netto gewicht | 3,9 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 2599,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 3,9 Kilogram |
| Afmetingen verpakking (l x b x h) | 203 x 263 x 289 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij DC (volt) | 20 - 60 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 500 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 305 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 160 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 93.2125 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 1000 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 1000 - 1000 |
| Breedte (millimeter) | 140 |
| Hoogte (millimeter) | 225 |
| Diepte (millimeter) | 180 |
