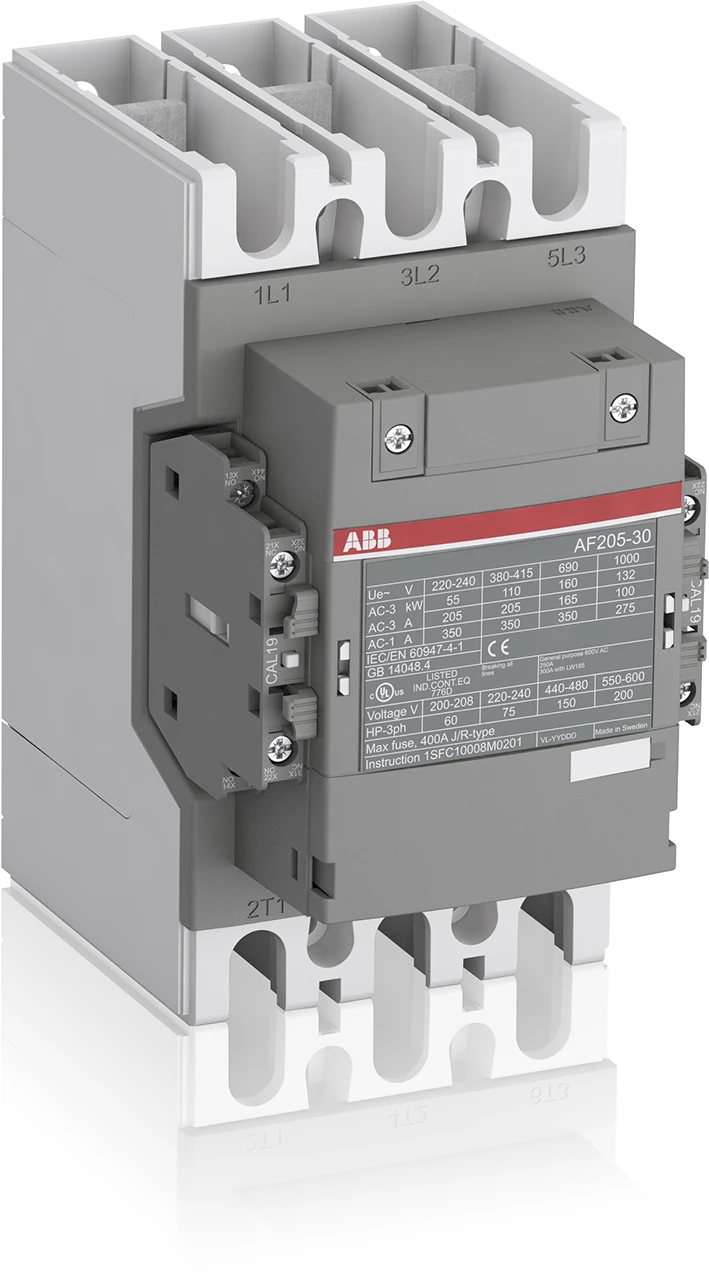

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 110kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 2NO + 2NC
AF 205-30-22-14 250-500VAC/DC
1SFL527002R1422
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SFL527002R1422 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 205-30-22-14 250-500VAC/DC |
| Omschrijving |
Magneetsch. 110kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 2NO + 2NC
De AF205-30-22-14 is een 3-polige contactor – 1000 V IEC of 600 V UL – met voorgemonteerde hulpcontacten en hoofdstroombussen. Hij stuurt motoren aan tot 110 kW / 400 V AC (AC-3) of 150 hp / 480 V UL en schakelt vermogenskringen tot 350 A (AC-1) of 300 A UL general use. Dankzij de AF-technologie heeft de contactor een brede stuurspanningsrange (250–500 V, 50/60 Hz en DC), vangt hij grote variaties in de stuurspanning op, verlaagt hij het energieverbruik in de kast en zorgt hij voor betrouwbare werking in instabiele netten. Bovendien is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactoren hebben een bloktype-ontwerp en kunnen eenvoudig worden uitgebreid met aanbouw-hulpcontactblokken en een breed assortiment accessoires. Inclusief montageset met alle benodigde schroeven, ringen en hulzen voor het aansluiten van de klemmen, plus schroeven voor het monteren van het apparaat. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 7320500480618 |
| Netto gewicht | 2,4 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 1832,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 2,4 Kilogram |
| Afmetingen verpakking (l x b x h) | 258 x 160 x 235 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij DC (volt) | 250 - 500 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 350 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 205 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 110 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 55.9275 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 1000 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 1000 - 1000 |
| Breedte (millimeter) | 105 |
| Hoogte (millimeter) | 196 |
| Diepte (millimeter) | 152 |
