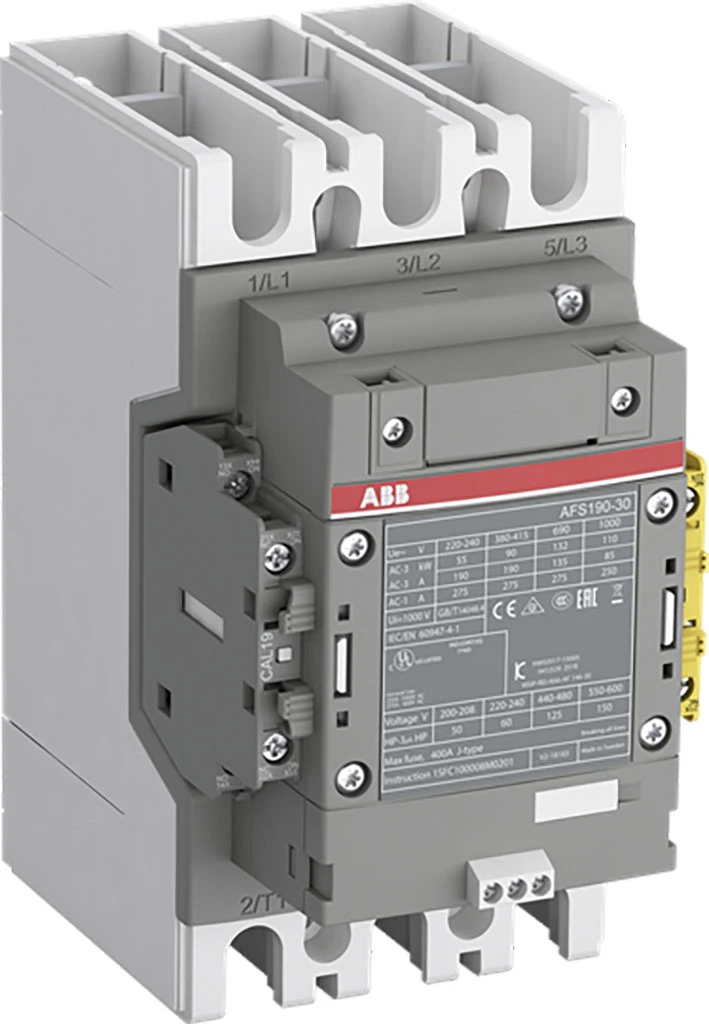

Magneetschakelaar Magneetschakelaar / AFS Magneetsch. 90kW 400V 3-Polig Spoel code: 33 groot spanningsbereik Hulpcontact 1NO + 2NC
AFS 190-30-12-33 100-250VAC/DC
1SFL487082R3312
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SFL487082R3312 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS 190-30-12-33 100-250VAC/DC |
| Omschrijving |
Magneetsch. 90kW 400V 3-Polig Spoel code: 33 groot spanningsbereik Hulpcontact 1NO + 2NC
De AFS190-30-12-33 is een 3-polige contactor voor 1000 V IEC of 600 V UL, met voorgemonteerde zij-hulpcontactblokken: links 1 (1 N.O. + 1 N.C.) en rechts vast 1 (1 N.C.), met Main Circuit Bars-aansluitingen. Hij stuurt motoren tot 90 kW / 400 V AC (AC-3) of 125 hp / 480 V UL en schakelt vermogenscircuits tot 275 A (AC-1) of 250 A UL general use. AFS-contactors zijn eenvoudig te integreren in systemen van machinebouwers die voldoen aan de normen EN ISO 13849 en EN 62061, wat het veilige gebruik van machines en apparatuur waarborgt. Een goed herkenbaar geel laag-energie hulpcontactblok zorgt voor de status-terugmeldcircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij de AF-technologie heeft de contactor een brede stuurspanningsrange (100–250 V 50/60 Hz en DC), beheert grote variaties in stuurspanning, verlaagt het energieverbruik van de besturingskast en zorgt voor duidelijke werking in instabiele netwerken. Bovendien is overspanningsbeveiliging ingebouwd voor een compacte oplossing. AF-contactors hebben een blokontwerp en zijn eenvoudig uit te breiden met opzet-hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 29 kalenderdagen |
| GTIN code | 7320500540466 |
| Netto gewicht | 2,4 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 1671,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 2,4 Kilogram |
| Afmetingen verpakking (l x b x h) | 258 x 160 x 235 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 100 - 250 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 250 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 190 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 90 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 44.742 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 1000 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 1000 - 1000 |
| Breedte (millimeter) | 105 |
| Hoogte (millimeter) | 196 |
| Diepte (millimeter) | 152 |
