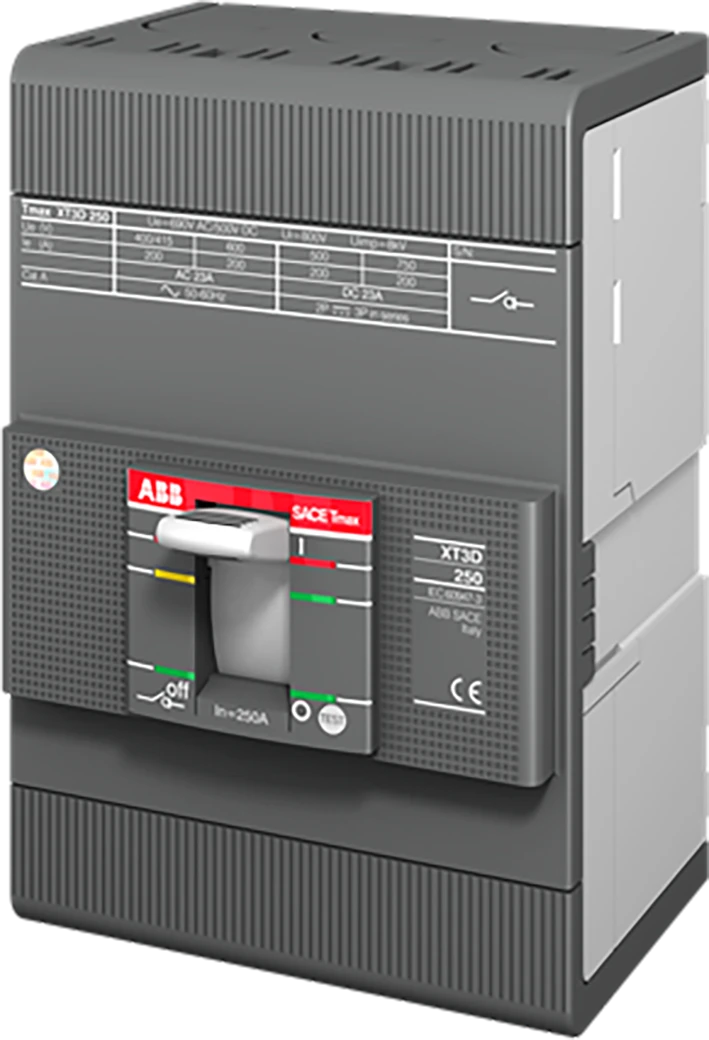

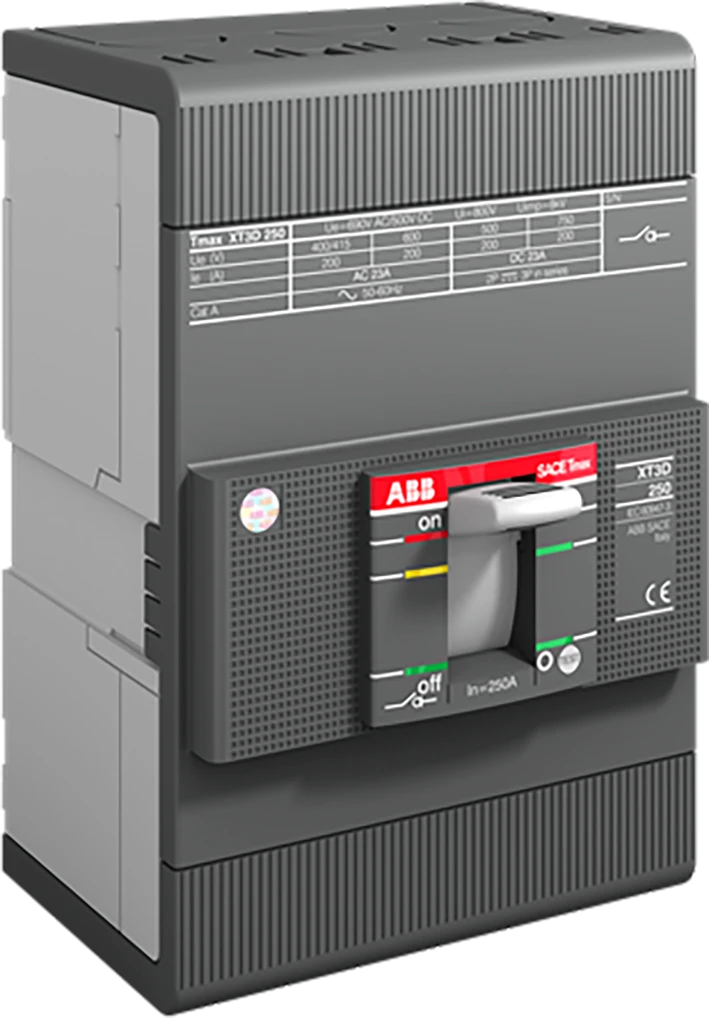

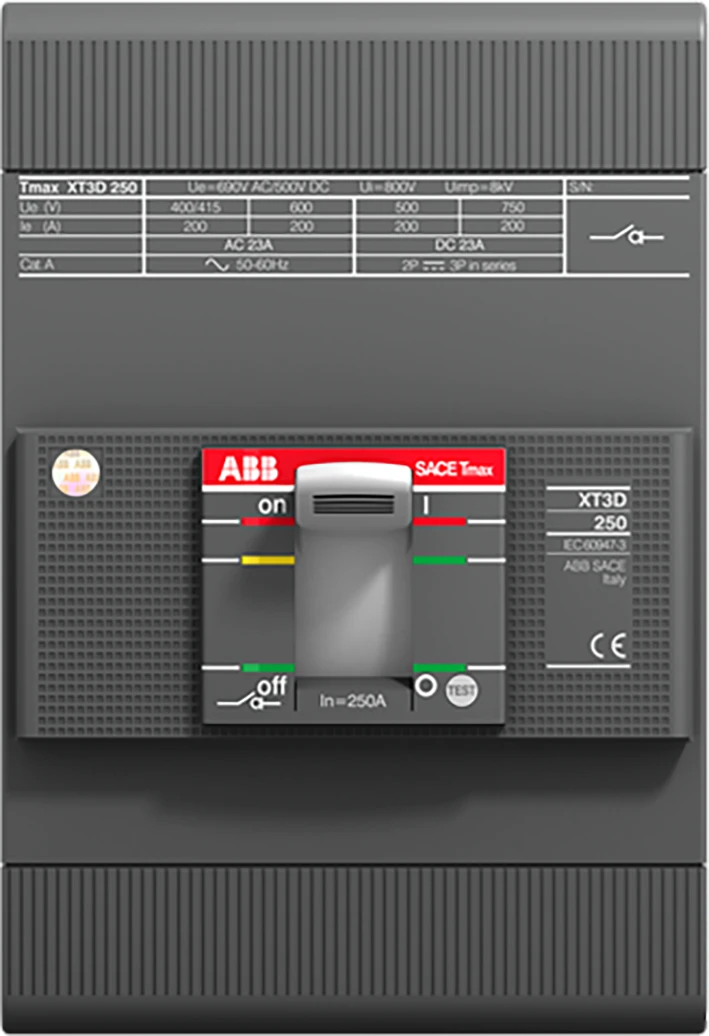

Lastscheider Tmax XT Tmax XT3D 250 3P vast met vooraansluiting schakelaar In = 250A

XT3D 250 SWITCH FF 3

1SDA068210R1

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SDA068210R1
ETIM Productklasse	EC000216 - Lastscheider
Merknaam	ABB Componenten
Serie/programma	Tmax XT
Type	XT3D 250 SWITCH FF 3
Omschrijving	Tmax XT3D 250 3P vast met vooraansluiting schakelaar In = 250A Schakelaar-scheider TMAX XT3D 250, vaste uitvoering, driepolig, met frontaansluitingen
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	8015644021061
Netto gewicht	1,566 Kilogram
Land van herkomst	DE
Land van productie herkomst	IT

Prijs
Bruto prijs	€ 972,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DU

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	1,566 Kilogram
Afmetingen verpakking (l x b x h)	158 x 153 x 189 Millimeter
CBS nummer	85362090

Specificaties
Uitvoering als hoofdschakelaar	Ja
Uitvoering als werkschakelaar	Nee
Uitvoering als veiligheidsschakelaar	Nee
Uitvoering als noodstopinrichting	Nee
Uitvoering als omkeerschakelaar	Nee
Max. nom. bedrijfsspanning Ue bij AC (volt)	690
Bedrijfsspanning (meetspanning) (volt)	0 - 690
Nom. continustroom Iu (ampère)	250
Nom. continustroom, AC-21, 400 V (ampère)	250
Toegelaten korte-duur stroom Icw (kiloampère)	3
Aantal polen	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als wisselcontact	0
Motoraandrijving optioneel	Ja
Breedte (millimeter)	105
Motoraandrijving geïntegreerd	Nee
Uitschakelspoel optioneel	Nee
Apparaatbouwvorm	Inbouwapparaat vaste inbouw techniek
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Ja
Geschikt voor tussenbouw	Nee
Kleur bedieningselement	Wit
Vergrendelbaar	Ja
Aansluitwijze hoofdstroomcircuit	Boutklem
Beschermingsgraad frontzijde (IP)	IP20
Hoogte (millimeter)	150
Diepte (millimeter)	70
