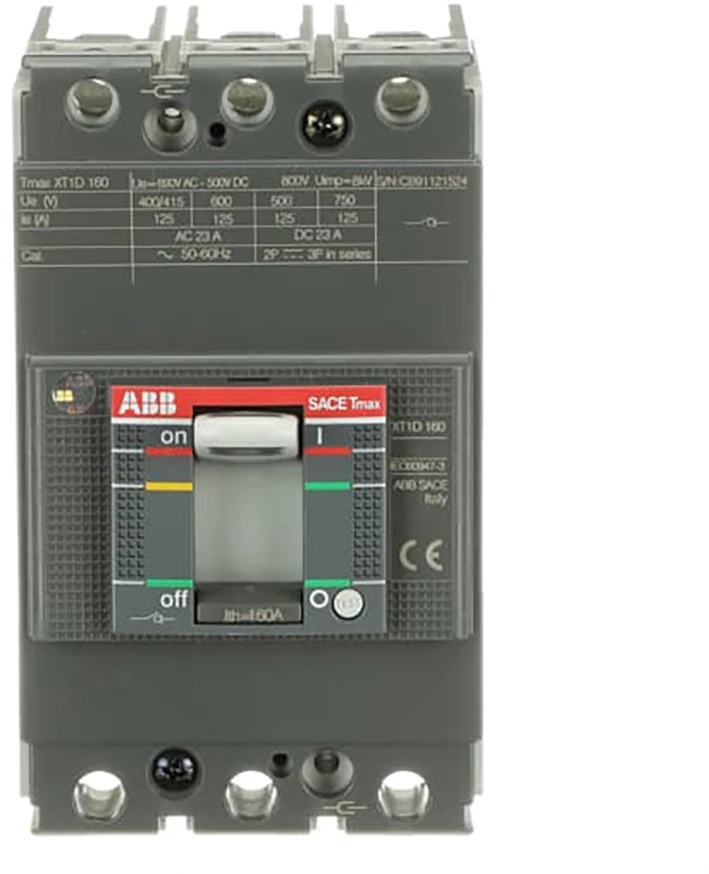

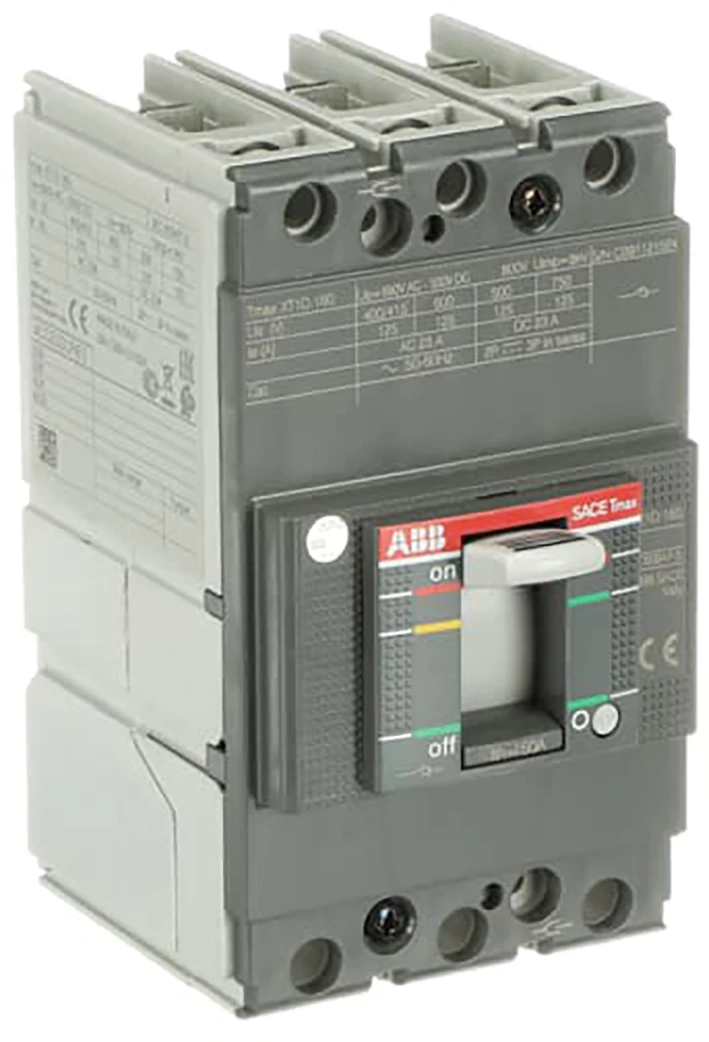

Lastscheider Tmax XT Tmax XT1D 160 3P vast met vooraansluiting schakelaar In = 160A

XT1D 160 SWITCH FF 3

1SDA068208R1

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SDA068208R1
ETIM Productklasse	EC000216 - Lastscheider
Merknaam	ABB Componenten
Serie/programma	Tmax XT
Type	XT1D 160 SWITCH FF 3
Omschrijving	Tmax XT1D 160 3P vast met vooraansluiting schakelaar In = 160A Schakelaar-scheider Tmax XT1D 160, vaste uitvoering, driepolig, met frontaansluitklemmen.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	8015644021047
Netto gewicht	1,028 Kilogram
Land van herkomst	DE
Land van productie herkomst	IT

Prijs
Bruto prijs	€ 637,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DU

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	1,028 Kilogram
Afmetingen verpakking (l x b x h)	130 x 142 x 134 Millimeter
CBS nummer	85362090

Specificaties
Uitvoering als hoofdschakelaar	Ja
Uitvoering als werkschakelaar	Nee
Uitvoering als veiligheidsschakelaar	Nee
Uitvoering als noodstopinrichting	Nee
Uitvoering als omkeerschakelaar	Nee
Max. nom. bedrijfsspanning Ue bij AC (volt)	690
Bedrijfsspanning (meetspanning) (volt)	0 - 690
Nom. continustroom Iu (ampère)	160
Nom. continustroom, AC-21, 400 V (ampère)	160
Toegelaten korte-duur stroom Icw (kiloampère)	2
Aantal polen	3
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als wisselcontact	0
Motoraandrijving optioneel	Ja
Breedte (millimeter)	76.2
Motoraandrijving geïntegreerd	Nee
Uitschakelspoel optioneel	Nee
Apparaatbouwvorm	Inbouwapparaat vaste inbouw techniek
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Ja
Geschikt voor tussenbouw	Nee
Kleur bedieningselement	Wit
Vergrendelbaar	Ja
Aansluitwijze hoofdstroomcircuit	Boutklem
Beschermingsgraad frontzijde (IP)	IP20
Hoogte (millimeter)	130
Diepte (millimeter)	70
