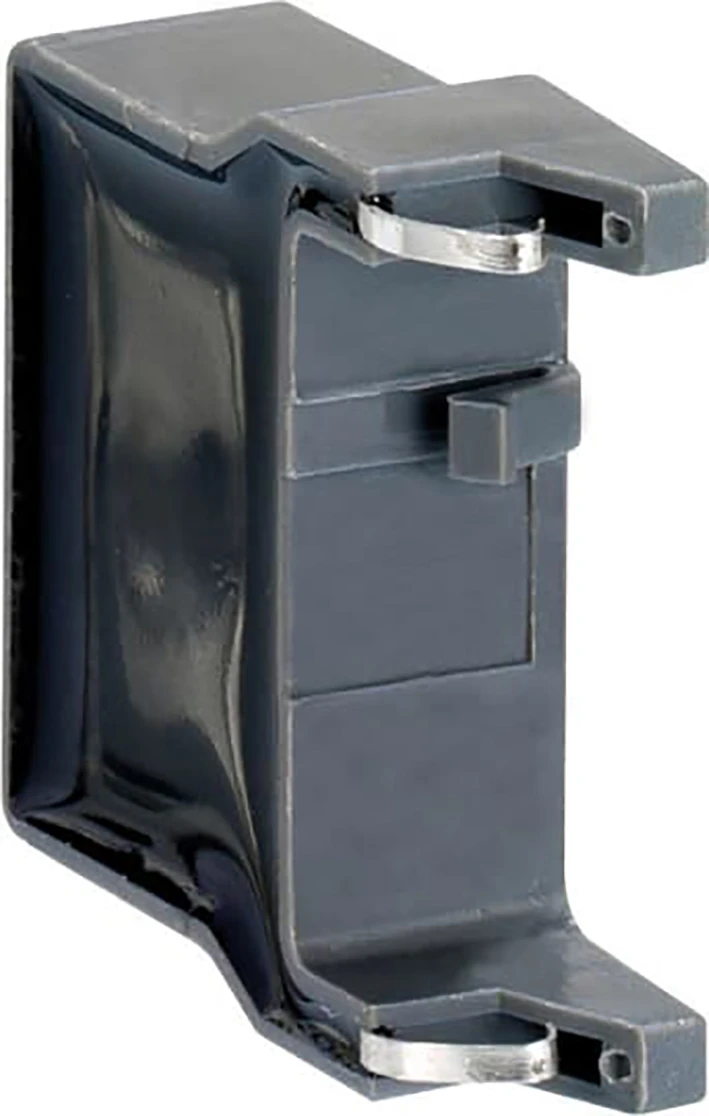

Overspanningsbegrenzer Magneetschakelaar / AF Blusdiode 12-32vdc tbv (T)AE 45 tot (T)AE 75 en AE 95/110
RT 5/ 32
1SBN050020R1000
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBN050020R1000 |
| ETIM Productklasse | EC000683 - Overspanningsbegrenzer |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | RT 5/ 32 |
| Omschrijving |
Blusdiode 12-32vdc tbv (T)AE 45 tot (T)AE 75 en AE 95/110
RT5/32 is een Transil-diode-overspanningsafleider die is ontworpen om de maximale overspanningspiek te verlagen en de hoge voor-dempingsspanningsfrequenties te beperken of zelfs volledig te elimineren, wanneer gebruikt met een gelijkstroombediende conventionele contactor voor een nominale stuurspanning tussen 12 ... 32 V DC. Het schakelen van inductieve circuits veroorzaakt overspanningen, met name bij het openen van de contactorspoel. De elektromagnetische energie die tijdens het sluiten in de spoel wordt opgeslagen, komt bij het openen vrij in de vorm van pieken, waarvan de stijgsnelheid en amplitude kunnen oplopen tot enkele kilovolts. Dit leidt tot nadelen variërend van storingen in elektronische apparaten tot doorslag van isolatoren en zelfs beschadiging van gevoelige componenten. Voordelen: - De overspanningsafleider wordt op de boven- of zijkant vastgeklikt, afhankelijk van het ontwerp van de contactor of de contactor-relaisvoet, zonder wijziging van de totale afmetingen. - Goede energieabsorptie – ongepolariseerd systeem – eenvoudig, betrouwbaar systeem. - Zeer snelle begrenzing: demping van steile flanken en daarmee van hoge frequenties. Geen schakvertragingen. Nadeel: - Een zekere vertraging bij afvallen, die het afschakelvermogen van de contactor echter niet vermindert. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471522121608 |
| Netto gewicht | 0,015 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 73,80 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,015 Kilogram |
| Afmetingen verpakking (l x b x h) | 96 x 65 x 12 Millimeter |
| CBS nummer | 85363030 |
| Specificaties | |
|---|---|
| Functie | Diode |
| Met LED indicatie | Nee |
