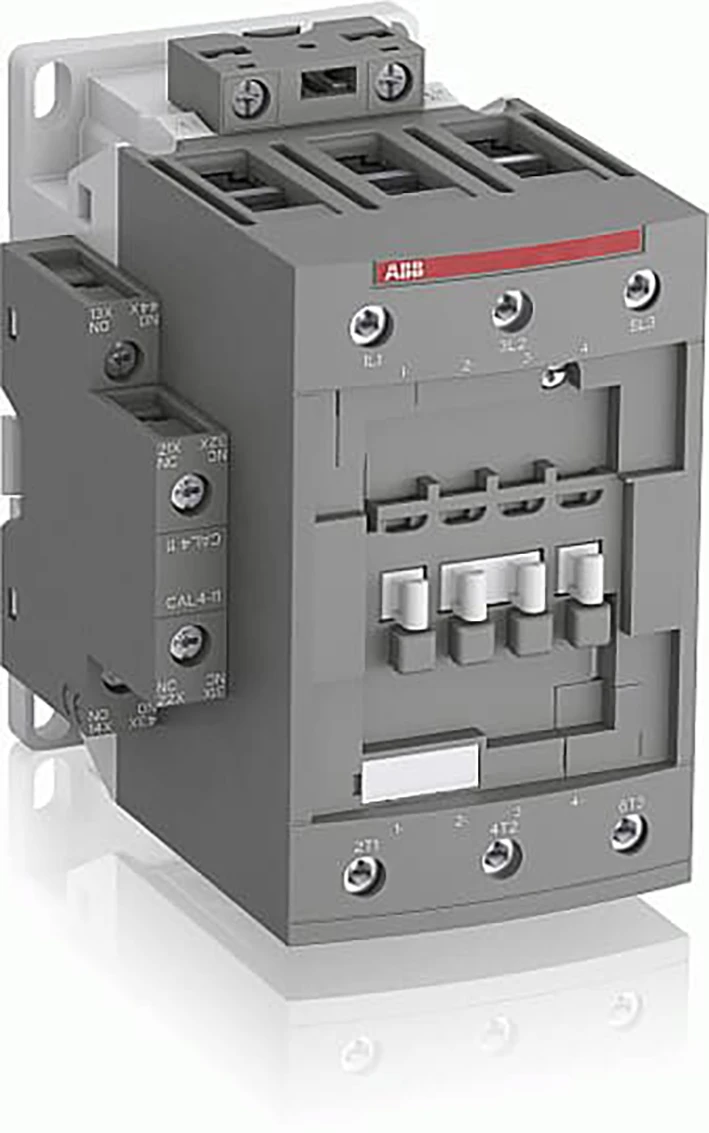

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 45kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 1NO + 1NC
AF 96-30-11-14 250-500VAC/DC
1SBL407001R1411
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL407001R1411 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 96-30-11-14 250-500VAC/DC |
| Omschrijving |
Magneetsch. 45kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 1NO + 1NC
De AF96-30-11-14 is een 3-polige contactor – 1000 V IEC of 600 V UL – met voorgemonteerde hulpcontacten en schroefklemmen. Geschikt voor het aansturen van motoren tot 45 kW/400 V AC (AC-3) of 60 hp/480 V UL en voor het schakelen van vermogenskringen tot 130 A (AC-1) of 115 A UL general use. Dankzij AF‑technologie heeft de contactor een breed stuurspanningsbereik (250–500 V 50/60 Hz en DC), kan hij grote variaties in stuurspanning opvangen, verlaagt hij het energieverbruik in het paneel en garandeert hij betrouwbare werking in onstabiele netten. Bovendien is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactoren hebben een blokbouwontwerp en zijn eenvoudig uit te breiden met aanbouw-hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523133341 |
| Netto gewicht | 1,21 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 722,00 per 1 PC |
| Ingangsdatum | 01-04-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 1,21 Kilogram |
| Afmetingen verpakking (l x b x h) | 150 x 150 x 103 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij DC (volt) | 250 - 500 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 130 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 105 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 45 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 1000 |
| Breedte (millimeter) | 82 |
| Hoogte (millimeter) | 125.5 |
| Diepte (millimeter) | 116 |
