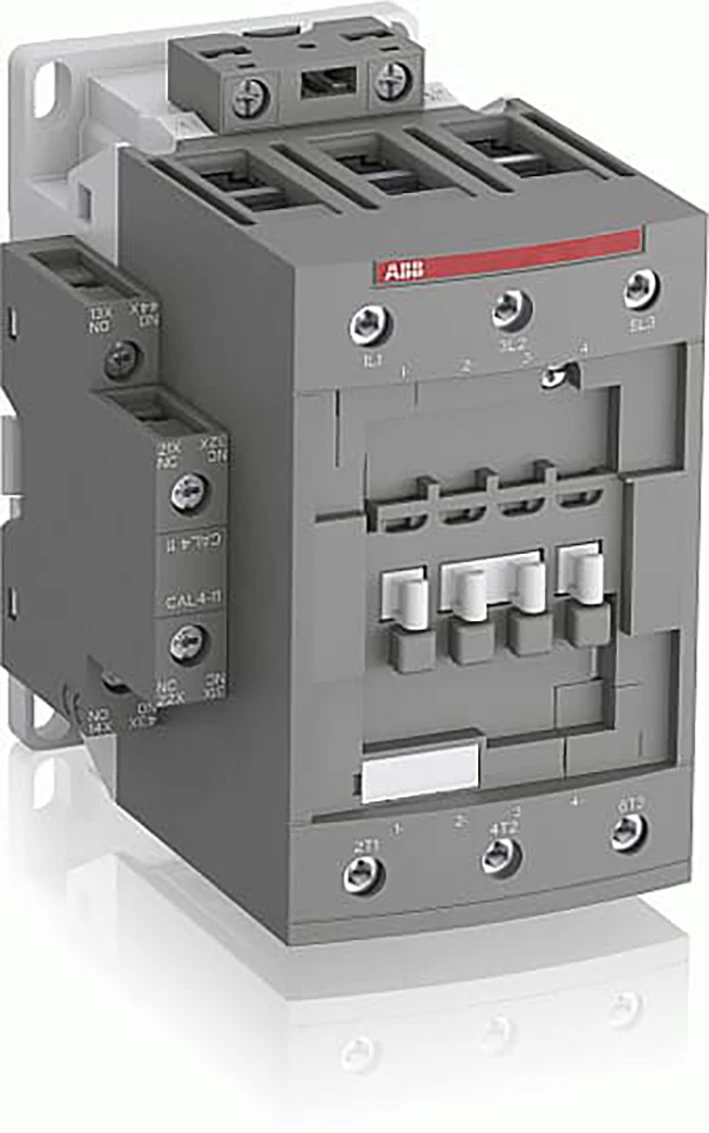

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 37kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 1NO + 1NC
AF 80-30-11-14 250-500VAC/DC
1SBL397001R1411
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL397001R1411 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AF |
| Type | AF 80-30-11-14 250-500VAC/DC |
| Omschrijving |
Magneetsch. 37kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcontact 1NO + 1NC
De AF80-30-11-14 is een 3-polige contactor – 1000 V IEC of 600 V UL – met voorgemonteerde hulpcontacten en schroefaansluitingen, voor het aansturen van motoren tot 37 kW / 400 V AC (AC-3) of 60 hp / 480 V UL en voor het schakelen van vermogenskringen tot 125 A (AC-1) of 105 A UL general use. Dankzij de AF-technologie heeft de contactor een breed stuurspanningsbereik (250–500 V, 50/60 Hz en DC), kan grote variaties in stuurspanning opvangen, vermindert het energieverbruik in de besturingskast en zorgt het voor betrouwbare werking in instabiele netten. Bovendien is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactoren hebben een blokontwerp en zijn eenvoudig uit te breiden met aanbouw-hulpcontactblokken en een extra breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 7 kalenderdagen |
| GTIN code | 3471523133044 |
| Netto gewicht | 1,21 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 551,00 per 1 PC |
| Ingangsdatum | 01-04-2026 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 1,21 Kilogram |
| Afmetingen verpakking (l x b x h) | 150 x 150 x 103 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 250 - 500 |
| Nom. stuurspanning bij DC (volt) | 250 - 500 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 125 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 80 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 37 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 37.285 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 1000 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 1000 |
| Breedte (millimeter) | 82 |
| Hoogte (millimeter) | 125.5 |
| Diepte (millimeter) | 116 |
