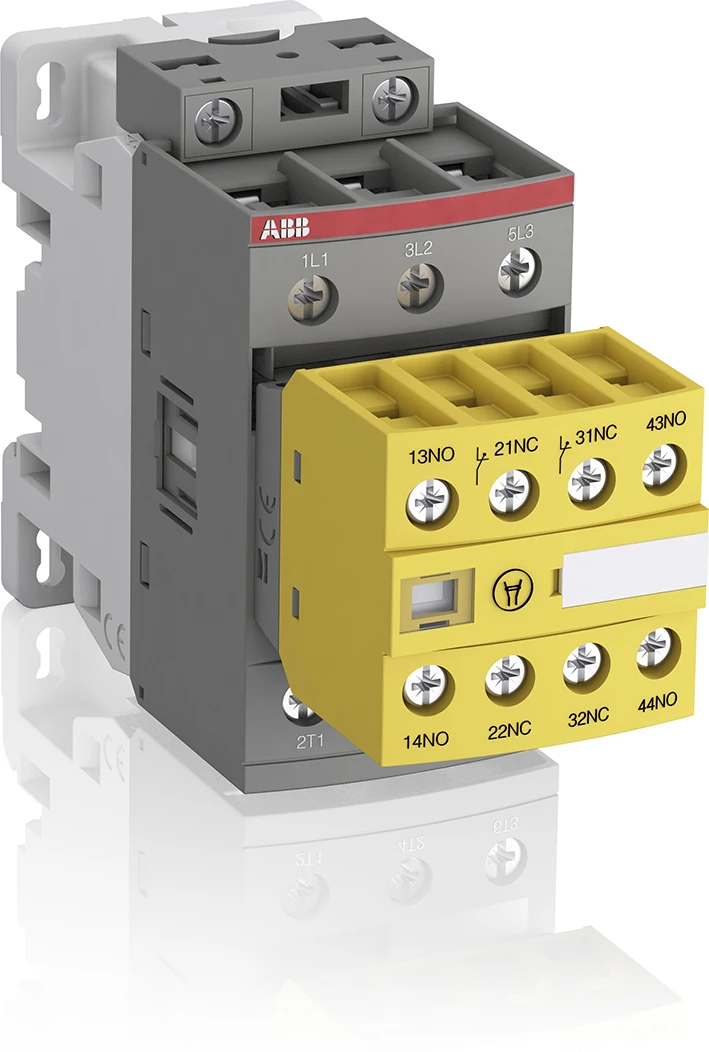

Magneetschakelaar Magneetschakelaar / AFS Veiligeheids Magneetschakelaar 3 polig 18,5 kW 400V, hulpcontact 2 no, 2 nc spoel 100-250V50/60HZ-DC
AFS 38-30-22-13 100-250V50/60HZ-DC
1SBL297082R1322
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL297082R1322 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS 38-30-22-13 100-250V50/60HZ-DC |
| Omschrijving |
Veiligeheids Magneetschakelaar 3 polig 18,5 kW 400V, hulpcontact 2 no, 2 nc spoel 100-250V50/60HZ-DC
De AFS38-30-22-13 is een 3-polige – 690 V IEC of 600 V UL – magneetschakelaar met vaste 2 N.O + 2 N.C. frontgemonteerde hulpcontactblokken met schroefaansluitingen. Geschikt voor het aansturen van motoren tot 18,5 kW / 400 V AC (AC-3) of 25 hp / 480 V UL en voor het schakelen van vermogenskringen tot 50 A (AC-1) of 50 A UL general use. AFS-magneetschakelaars kunnen eenvoudig worden geïntegreerd in systemen van machinebouwers die voldoen aan de normen EN ISO 13849 en EN 62061 – wat het veilige gebruik van machines en apparatuur ondersteunt. Een gemakkelijk herkenbaar geel low-energy hulpcontactblok verzorgt de status-terugvoercircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij de AF-technologie heeft de magneetschakelaar een breed stuurspanningsbereik (100 ... 250 V), verwerkt grote variaties in stuurspanning, verlaagt het energieverbruik in de kast en zorgt voor betrouwbare werking in instabiele netwerken. Bovendien is overspanningsbeveiliging ingebouwd, voor een compacte oplossing. AF-magneetschakelaars hebben een blokbouwontwerp, zijn eenvoudig uit te breiden met extra hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523157538 |
| Netto gewicht | 0,36 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 265,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,36 Kilogram |
| Afmetingen verpakking (l x b x h) | 121 x 87 x 47 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 100 - 250 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 50 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 38 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 18.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 18.6425 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 119.5 |
