Magneetschakelaar Magneetschakelaar / AFS AFS38Z-30-22-30 24VDC Contactor
AFS38Z-30-22-30
1SBL296082R3022
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL296082R3022 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS38Z-30-22-30 |
| Omschrijving |

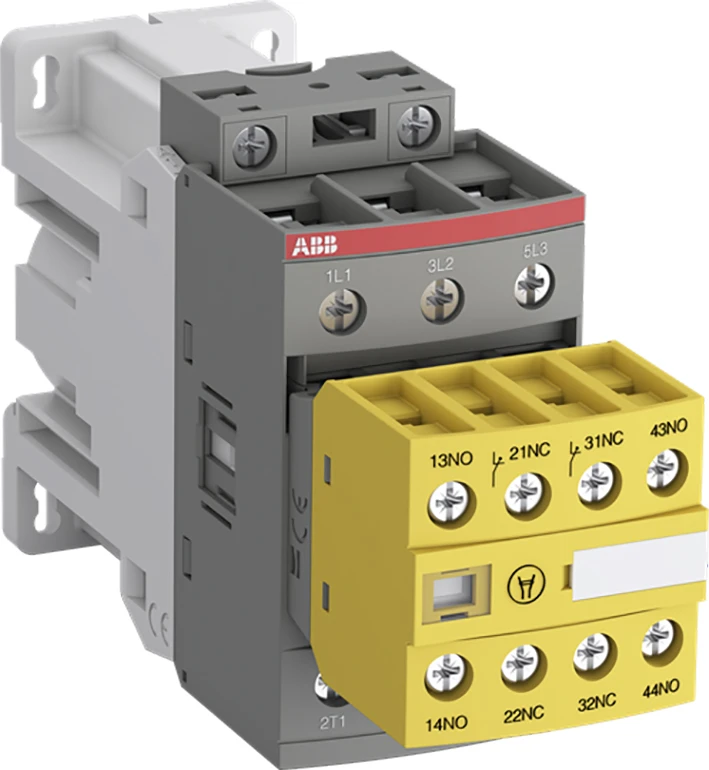

AFS38Z-30-22-30 24VDC Contactor
De AFS38Z-30-22-30 is een 3-polige contactor – 690 V IEC of 600 V UL – met vaste 2 N.O + 2 N.C. frontgemonteerde hulpcontactblokken met schroefaansluitingen, voor motoren tot 18,5 kW / 400 V AC (AC-3) of 25 hp / 480 V UL en voor het schakelen van stroomkringen tot 50 A (AC-1) of 50 A UL general use. AFS-contactoren kunnen eenvoudig worden geïntegreerd in systemen van machinebouwers en voldoen aan de belangrijkste normen EN ISO 13849 en EN 62061, wat het veilige gebruik van uw machines en apparatuur garandeert. Een goed herkenbaar geel low-energy hulpcontactblok borgt de status-terugvoercircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij de AF-technologie heeft de contactor een brede stuurspanningsrange (100 ... 250 V), waarmee grote variaties in stuurspanning worden opgevangen, het energieverbruik in de schakelkast wordt verlaagd en betrouwbare werking in instabiele netwerken wordt verzekerd. Bovendien is overspanningsbeveiliging ingebouwd, voor een compacte oplossing. AF-contactoren hebben een blokuitvoering en zijn eenvoudig uit te breiden met aangebouwde hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523158696 |
| Netto gewicht | 0,54 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 401,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,54 Kilogram |
| Afmetingen verpakking (l x b x h) | 145 x 96 x 50 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 24 - 24 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 50 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 38 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 18.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 18.6425 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 139.5 |
