Magneetschakelaar Magneetschakelaar / AFS Veiligeheids Magneetschakelaar 3 polig 7,5 kW 400V, hulpcontact 2 no, 2 nc spoel 100-250V50/60HZ-DC
AFS 16-30-22-13 100-250V50/60HZ-DC
1SBL177082R1322
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL177082R1322 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS 16-30-22-13 100-250V50/60HZ-DC |
| Omschrijving |
Veiligeheids Magneetschakelaar 3 polig 7,5 kW 400V, hulpcontact 2 no, 2 nc spoel 100-250V50/60HZ-DC

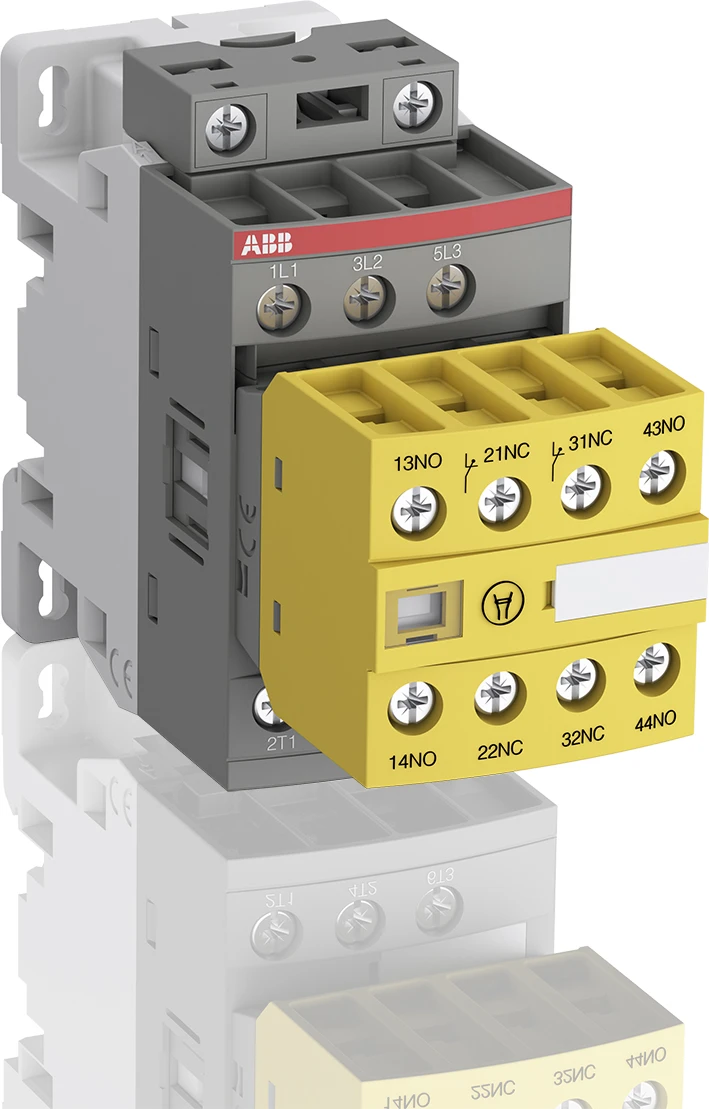

De AFS16-30-22-13 is een 3-polige contactor – 690 V IEC of 600 V UL – met vaste 2 N.O. + 2 N.C. frontgemonteerde hulpcontactblokken met schroefaansluitingen. Hij stuurt motoren tot 7,5 kW / 400 V AC (AC-3) of 10 hp / 480 V UL en schakelt vermogenskringen tot 30 A (AC-1) of 30 A UL voor algemeen gebruik. AFS-contactoren laten zich eenvoudig integreren in machinesystemen van fabrikanten volgens de belangrijkste normen EN ISO 13849 en EN 62061, wat het veilige gebruik van uw machines en apparatuur waarborgt. Een gemakkelijk te herkennen geel lage-energie hulpcontactblok verzekert de status-terugvoercircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij de AF-technologie heeft de contactor een breed stuurspanningsbereik (100 ... 250 V), verwerkt hij grote variaties in stuurspanning, verlaagt hij het energieverbruik in de kast en verzekert hij een betrouwbare werking in instabiele netwerken. Bovendien is overspanningsbeveiliging ingebouwd, wat een compacte oplossing biedt. AF-contactoren hebben een blokontwerp en zijn eenvoudig uit te breiden met extra hulpcontactblokken en een breed scala aan accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 7 kalenderdagen |
| GTIN code | 3471523157231 |
| Netto gewicht | 0,32 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 146,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,32 Kilogram |
| Afmetingen verpakking (l x b x h) | 113 x 87 x 47 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 100 - 250 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 30 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 18 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 7.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 7.457 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 110.5 |
