Magneetschakelaar Magneetschakelaar / AFS Veiligeheids Magneetschakelaar 3 polig 7,5 kW 400V, hulpcontact 2 no, 2 nc spoel 24-60V50/60HZ 20-60VDC
AFS 16-30-22-11 24-60V50/60HZ 20-60VDC
1SBL177082R1122
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL177082R1122 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS 16-30-22-11 24-60V50/60HZ 20-60VDC |
| Omschrijving |
Veiligeheids Magneetschakelaar 3 polig 7,5 kW 400V, hulpcontact 2 no, 2 nc spoel 24-60V50/60HZ 20-60VDC

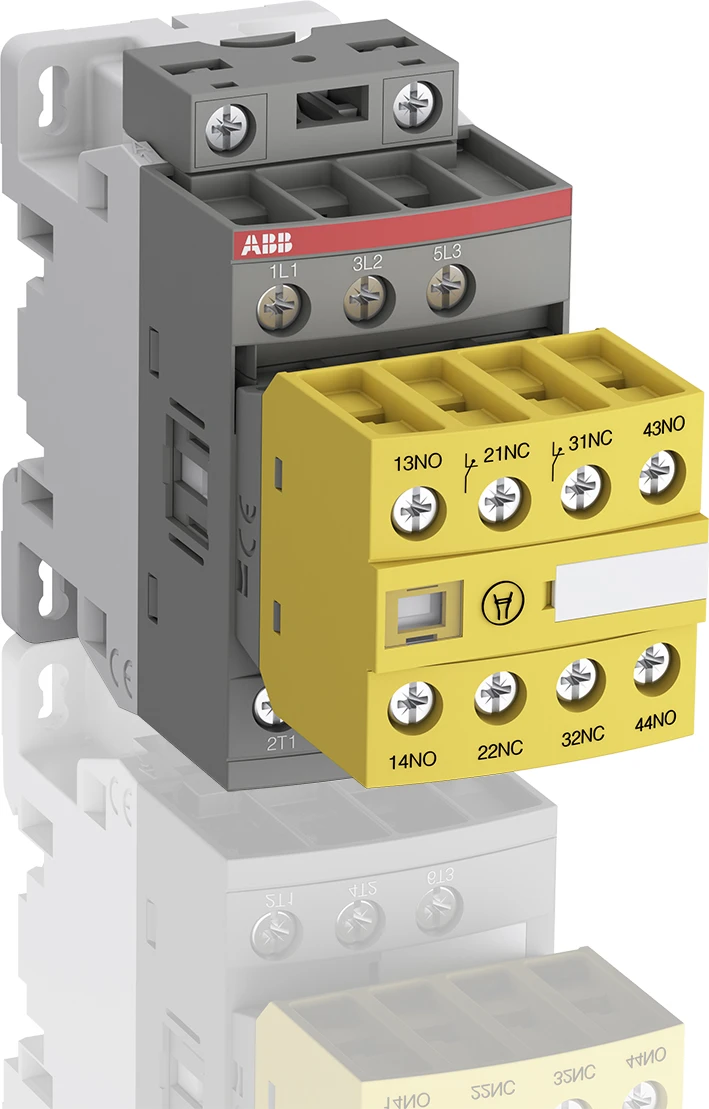

De AFS16-30-22-11 is een 3-polige magneetschakelaar voor 690 V IEC of 600 V UL, met vaste 2 NO + 2 NC front-gemonteerde hulpcontactblokken met schroefaansluitingen. Geschikt voor het aansturen van motoren tot 7,5 kW / 400 V AC (AC-3) of 10 hp / 480 V UL en voor het schakelen van vermogenskringen tot 30 A (AC-1) of 30 A UL general use. AFS-magneetschakelaars laten zich eenvoudig integreren in systemen van machinebouwers en voldoen aan de belangrijkste normen EN ISO 13849 en EN 62061 – wat het veilige gebruik van machines en apparatuur ondersteunt. Een goed herkenbaar geel low-energy hulpcontactblok borgt de status-terugmeldcircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij AF-technologie heeft de magneetschakelaar een breed stuurspanningsbereik (24 … 60 V), verwerkt grote variaties in de stuurspanning, verlaagt het energieverbruik in de schakelkast en zorgt voor zekere werking in instabiele netwerken. Bovendien is overspanningsbeveiliging ingebouwd, voor een compacte oplossing. AF-magneetschakelaars hebben een blokvormig ontwerp en zijn eenvoudig uit te breiden met extra hulpcontactblokken en een brede reeks accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523005464 |
| Netto gewicht | 0,32 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 230,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,32 Kilogram |
| Afmetingen verpakking (l x b x h) | 113 x 87 x 47 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 24 - 60 |
| Nom. stuurspanning bij DC (volt) | 20 - 60 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 30 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 18 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 7.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 7.457 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 110.5 |
