Magneetschakelaar Magneetschakelaar / AFS AFS16Z-30-22-30 24VDC Contactor
AFS 16Z-30-22-30 24VDC
1SBL176082R3022
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL176082R3022 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS 16Z-30-22-30 24VDC |
| Omschrijving |

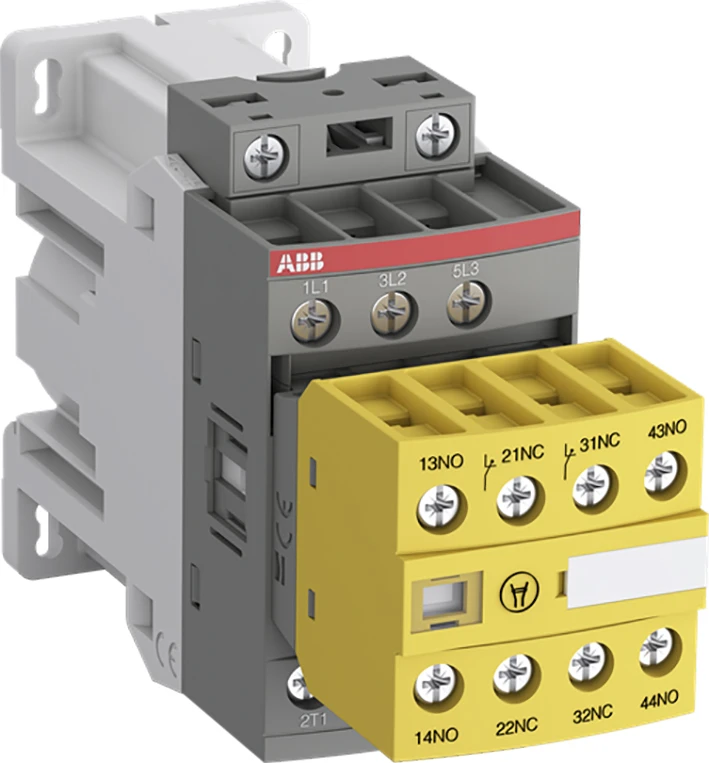

AFS16Z-30-22-30 24VDC Contactor
De AFS16Z-30-22-30 is een 3-polige contactor – 690 V IEC of 600 V UL – met vaste, frontgemonteerde hulpcontactblokken 2 maak + 2 verbreek en schroefaansluitingen, voor het aansturen van motoren tot 7,5 kW / 400 V AC (AC-3) of 10 hp / 480 V UL en voor het schakelen van vermogenskringen tot 30 A (AC-1) of 30 A UL algemeen gebruik. AFS-contactoren laten zich eenvoudig integreren in systemen van machinebouwers conform de belangrijkste normen EN ISO 13849 en EN 62061 – voor veilig gebruik van machines en equipment. Een gemakkelijk herkenbaar geel laagenergie-hulpcontactblok ondersteunt de status-terugvoercircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij AF‑technologie heeft de contactor een breed stuurspanningsbereik (100 … 250 V), verwerkt grote variaties in stuurspanning, verlaagt het energieverbruik in de kast en zorgt voor betrouwbare werking in instabiele netten. Bovendien is overspanningsbeveiliging ingebouwd, wat een compacte oplossing biedt. AF-contactoren hebben een blokbouwontwerp, zijn eenvoudig uit te breiden met aanbouw-hulpcontactblokken en een breed scala aan accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523158399 |
| Netto gewicht | 0,49 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 191,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,49 Kilogram |
| Afmetingen verpakking (l x b x h) | 145 x 96 x 50 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 24 - 24 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 30 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 18 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 7.5 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 7.457 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 130.5 |
