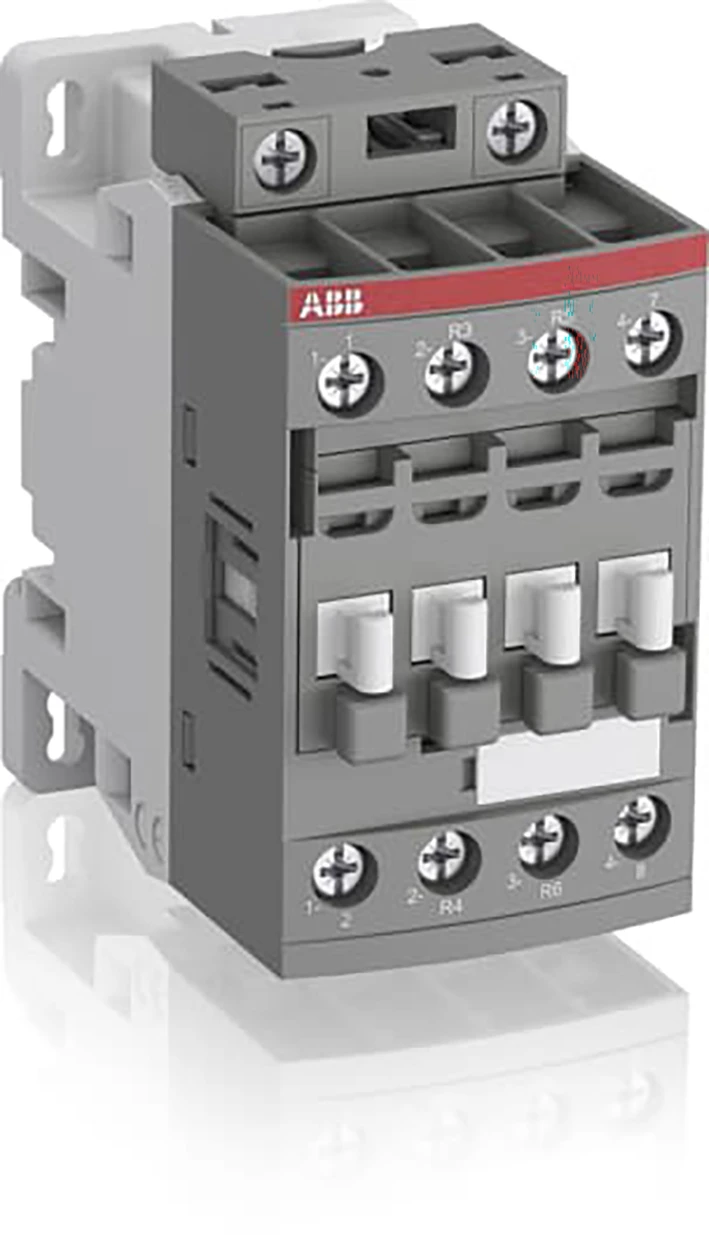

AF 09-22-00-13 100-250VAC/DC - 1SBL137501R1300

Magneetschakelaar Magneetschakelaar / AF Magneetsch. 4kW 400V 4P (2NO+2NC) Spoel code 13 groot spanningsbereik Hulpcontact 0NO + 0NC

AF 09-22-00-13 100-250VAC/DC

1SBL137501R1300



EPD EPD DOC CE 360° view RoHS REACH
Algemene informatie
Assortiment  Nederland
Bestelnummer 1SBL137501R1300
ETIM Productklasse EC000066 - Magneetschakelaar
Merknaam ABB Componenten
Serie/programma Magneetschakelaar / AF
Type AF 09-22-00-13 100-250VAC/DC
Omschrijving Magneetsch. 4kW 400V 4P (2NO+2NC) Spoel code 13 groot spanningsbereik Hulpcontact 0NO + 0NC
Status Niet voorraadhoudend - Courant
Indicatieve levertijd 4 kalenderdagen
GTIN code 3471523116238
Netto gewicht 0,27 Kilogram
Land van herkomst DE
Land van productie herkomst DE
Prijs
Bruto prijs € 67,30 per 1 PC
Ingangsdatum 01-01-2025
Conditiegroep DC
Logistieke gegevens
Artikelnummer beschrijft 1 PC
Minimum afname 1 PC
Stapgrootte afname 1 PC
Bruto gewicht 0,27 Kilogram
Afmetingen verpakking (l x b x h) 79 x 87 x 47 Millimeter
CBS nummer 85364900
Specificaties
Nom. stuurspanning bij AC 50 Hz (volt) 100 - 250
Nom. stuurspanning bij AC 60 Hz (volt) 100 - 250
Nom. stuurspanning bij DC (volt) 100 - 250
Type stuurspanning AC/DC
Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) 25
Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) 9
Nom. vermogen bij AC-3, 400 V (kilowatt) 4
Modulaire uitvoering (voor railmontage) Nee
Aantal hulpcontacten als maakcontact 0
Aantal hulpcontacten als verbreekcontact 0
Aansluitwijze hoofdstroomcircuit Schroefaansluiting
Aantal hoofdcontacten als verbreekcontact 2
Aantal hoofdcontacten als maakcontact 2
Bedrijfsspanning bij AC 50 Hz (volt) 690 - 690
Bedrijfsspanning bij AC 60 Hz (volt) 690 - 690
Breedte (millimeter) 45
Hoogte (millimeter) 86
Diepte (millimeter) 77
