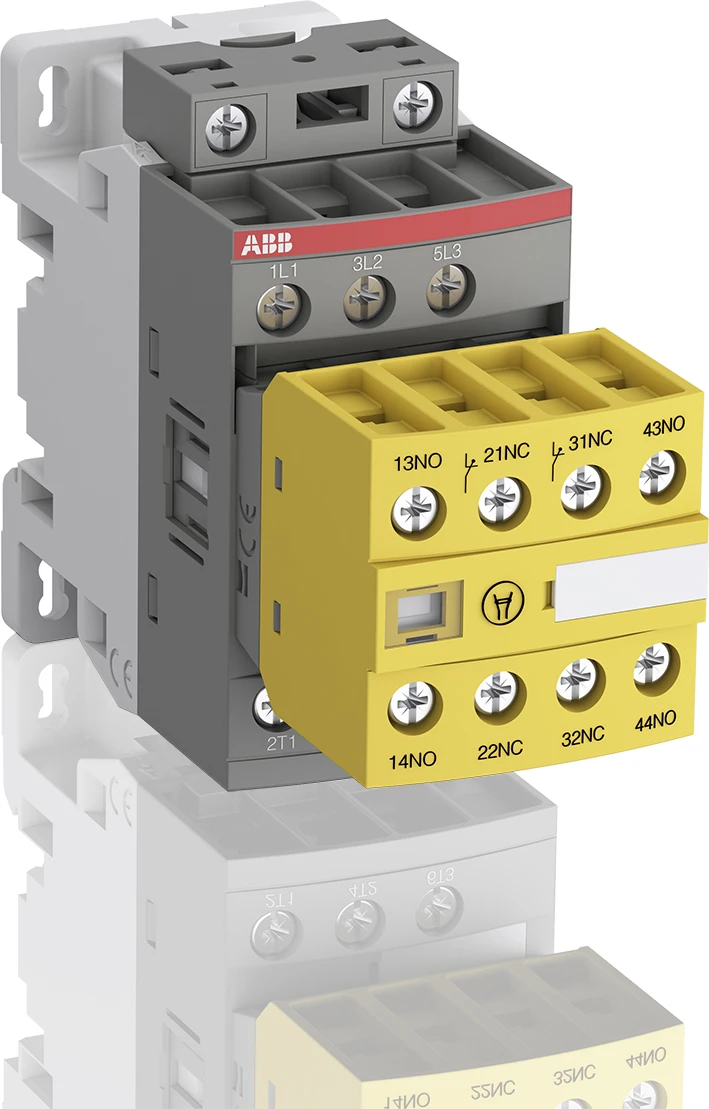

Magneetschakelaar Magneetschakelaar / AFS Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, hulpcontact 2 no, 2 nc spoel 24-60V50/60HZ 20-60VDC
AFS 09-30-22-13 100-250V50/60HZ-DC
1SBL137082R1322
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL137082R1322 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS 09-30-22-13 100-250V50/60HZ-DC |
| Omschrijving |
Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, hulpcontact 2 no, 2 nc spoel 24-60V50/60HZ 20-60VDC
De AFS09-30-22-13 is een 3-polige contactor voor 690 V IEC of 600 V UL met vaste, front-gemonteerde hulpcontactblokken 2 N.O. + 2 N.C. met schroefaansluitingen. Geschikt voor het schakelen van motoren tot 4 kW / 400 V AC (AC-3) of 5 hp / 480 V UL en voor vermogenskringen tot 25 A (AC-1) of 25 A UL general use. AFS-contactors kunnen eenvoudig worden geïntegreerd in machinesystemen conform de hoofdnormen EN ISO 13849 en EN 62061 – voor veilig gebruik van machines en apparatuur. Een gemakkelijk herkenbaar geel low-energy hulpcontactblok waarborgt de status-terugmeldcircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij de AF-technologie beschikt de contactor over een breed besturingsspanningsbereik (100 ... 250 V), compenseert grote variaties in besturingsspanning, verlaagt het energieverbruik in de paneelkast en garandeert betrouwbare schakelingen in instabiele netten. Bovendien is overspanningsbeveiliging geïntegreerd, wat een compacte oplossing biedt. AF-contactors hebben een blokontwerp en zijn eenvoudig uit te breiden met hulpcontactblokken en een extra breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523157033 |
| Netto gewicht | 0,32 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 110,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,32 Kilogram |
| Afmetingen verpakking (l x b x h) | 113 x 87 x 47 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 100 - 250 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 25 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 9 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 4 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 3.7285 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 110.5 |
