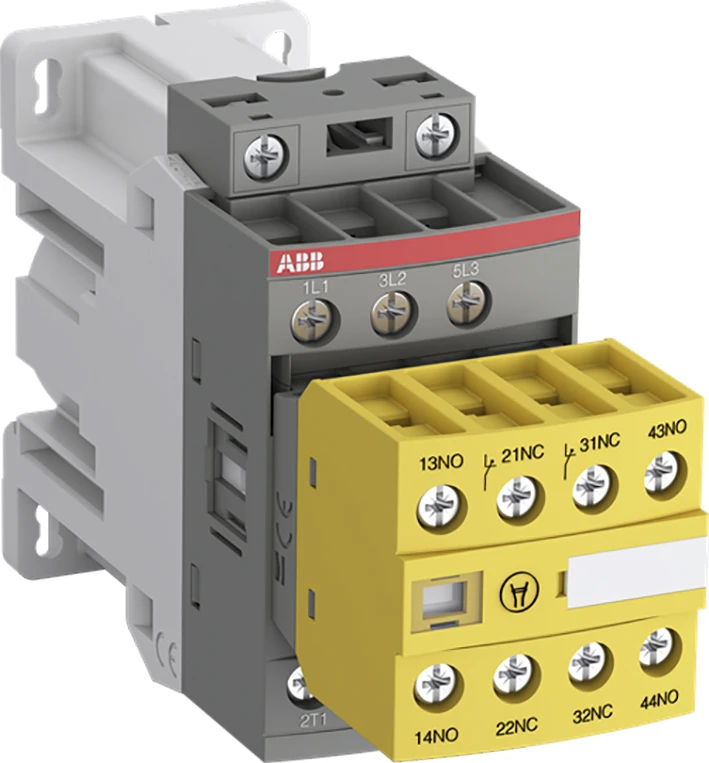

Magneetschakelaar Magneetschakelaar / AFS Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, aux 2 M, 2 V Spoel 24Vdc
AFS09Z-30-22-30
1SBL136082R3022
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL136082R3022 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFS |
| Type | AFS09Z-30-22-30 |
| Omschrijving |
Veiligeheids Magneetschakelaar 3 polig 4 kW 400V, aux 2 M, 2 V Spoel 24Vdc
De AFS09Z-30-22-30 is een 3-polige contactor voor 690 V IEC of 600 V UL met vaste, frontgemonteerde hulpcontactblokken 2 N.O. + 2 N.C. met schroefaansluitingen. Geschikt voor het aansturen van motoren tot 4 kW / 400 V AC (AC-3) of 5 hp / 480 V UL en voor het schakelen van vermogenskringen tot 25 A (AC-1) of 25 A UL general use. AFS-contactoren zijn eenvoudig te integreren in systemen van machinebouwers conform de normen EN ISO 13849 en EN 62061 – voor veilig gebruik van machines en apparatuur. Een duidelijk herkenbaar geel laag-energie hulpcontactblok zorgt voor de status-terugmeldcircuits die vereist zijn in machineveiligheidstoepassingen. Dankzij AF-technologie heeft de contactor een brede stuurspanningsrange (100 … 250 V), kan grote variaties in stuurspanning aan, verlaagt het energieverbruik in panelen en zorgt voor betrouwbare schakelingen in instabiele netwerken. Bovendien is overspanningsbeveiliging geïntegreerd voor een compacte oplossing. AF-contactoren hebben een bloktype-ontwerp, zijn eenvoudig uit te breiden met extra hulpcontactblokken en een breed assortiment accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 4 kalenderdagen |
| GTIN code | 3471523158191 |
| Netto gewicht | 0,49 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 187,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,49 Kilogram |
| Afmetingen verpakking (l x b x h) | 145 x 96 x 50 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 100 - 250 |
| Nom. stuurspanning bij DC (volt) | 24 - 24 |
| Type stuurspanning | AC/DC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 25 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 9 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 4 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 3.7285 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 86 |
| Diepte (millimeter) | 130.5 |
