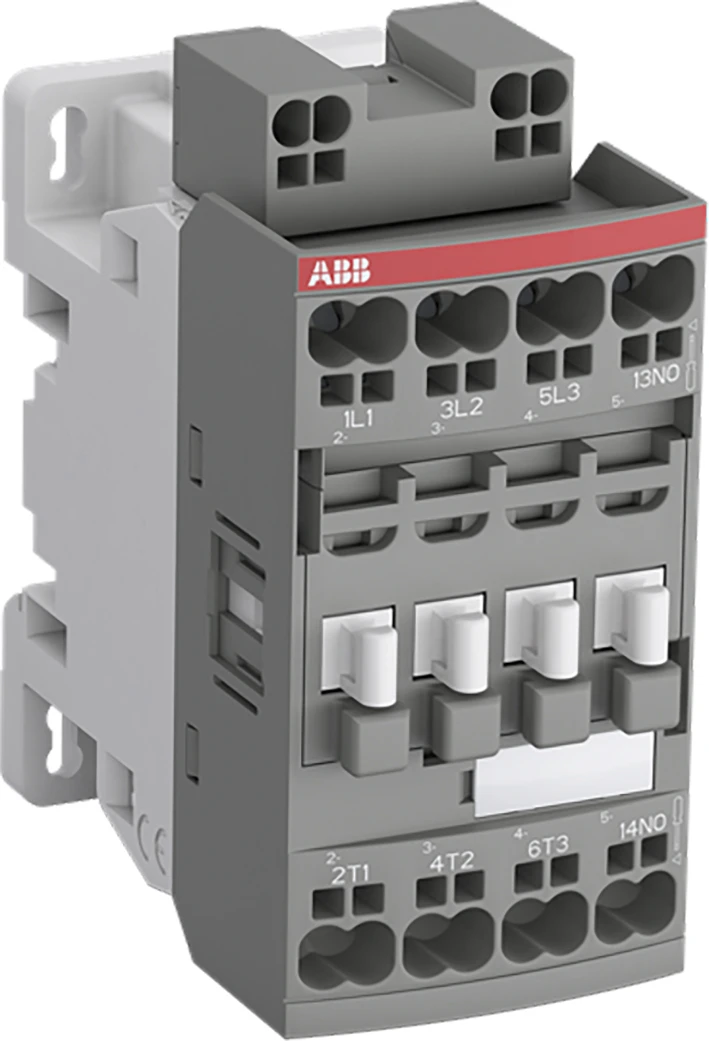

Magneetschakelaar Magneetschakelaar / AFC Magneetschakelaar 4kW 400V 3-polig + 1NC hulp Spoel 110 VAC50Hz /110-120 VAC60Hz Push-in Springtechniek
AFC09-30-01K-84
1SBL131005R8401
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SBL131005R8401 |
| ETIM Productklasse | EC000066 - Magneetschakelaar |
| Merknaam | ABB Componenten |
| Serie/programma | Magneetschakelaar / AFC |
| Type | AFC09-30-01K-84 |
| Omschrijving |
Magneetschakelaar 4kW 400V 3-polig + 1NC hulp Spoel 110 VAC50Hz /110-120 VAC60Hz Push-in Springtechniek
De AFC09-30-01K-84 is een 3-polige contactor – 690 V IEC of 600 V UL – met 1 N.C. ingebouwd hulpcontact en Push-in-klemmen, vooral bedoeld voor het schakelen van vermogenskringen tot 4 kW / 400 V AC (AC-3) of 5 hp / 480 V AC UL en 25 A (AC-1) of 25 A UL algemeen gebruik. Binnen het AF-platform bieden AFC-contactoren een geoptimaliseerde schakeltijd voor AC-gestuurde toepassingen met elektromagnetische spoel (stuurspanning: 110 V AC 50 Hz / 110 ... 120 V AC 60 Hz). AFC-contactoren hebben een blokbouwontwerp en zijn eenvoudig uit te breiden met aangebouwde hulpcontactblokken en een breed assortiment aanvullende accessoires. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 57 kalenderdagen |
| GTIN code | 3471523013964 |
| Netto gewicht | 0,314 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 62,10 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DC |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,314 Kilogram |
| Afmetingen verpakking (l x b x h) | 86 x 93 x 45 Millimeter |
| CBS nummer | 85364900 |
| Specificaties | |
|---|---|
| Nom. stuurspanning bij AC 50 Hz (volt) | 110 - 110 |
| Nom. stuurspanning bij AC 60 Hz (volt) | 110 - 110 |
| Nom. stuurspanning bij DC (volt) | 110 - 120 |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V (ampère) | 25 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V (ampère) | 9 |
| Nom. vermogen bij AC-3, 400 V (kilowatt) | 4 |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. vermogen NEMA (kilowatt) | 1.4914 |
| Bedrijfsspanning bij AC 50 Hz (volt) | 690 - 690 |
| Bedrijfsspanning bij AC 60 Hz (volt) | 690 - 690 |
| Breedte (millimeter) | 45 |
| Hoogte (millimeter) | 92.3 |
| Diepte (millimeter) | 77 |
