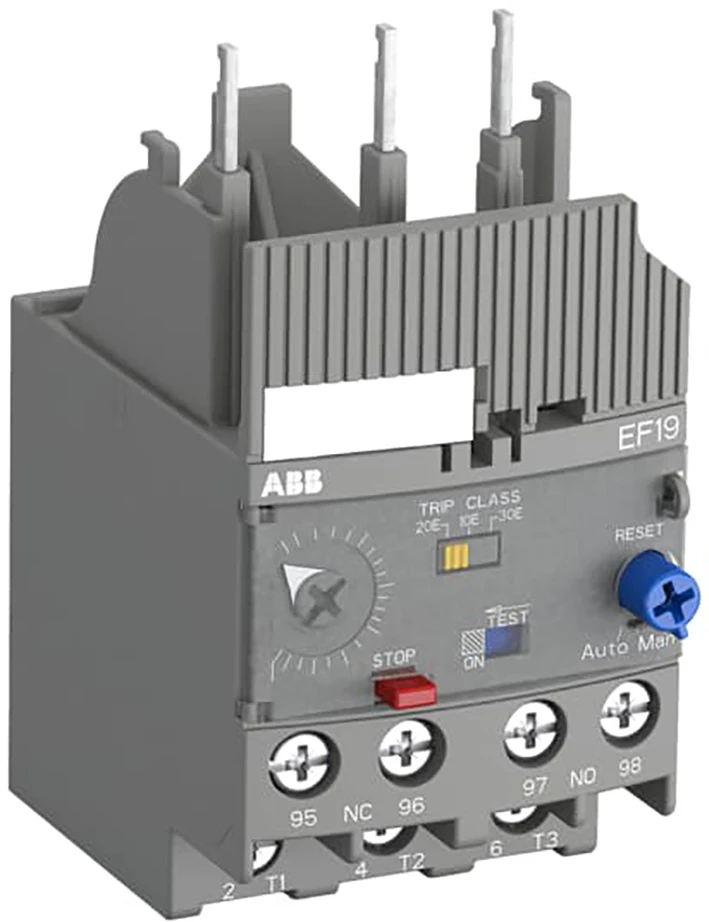

Overbelastingsrelais elektronisch Thermische beveiliging Elektronisch overbelasting relais Range: 5,7-18,9A Voor magneetsch. AF 09 to AF 26

EF19-18.9 10,20,30

1SAX121001R1105

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAX121001R1105
ETIM Productklasse	EC001080 - Overbelastingsrelais elektronisch
Merknaam	ABB Componenten
Serie/programma	Thermische beveiliging
Type	EF19-18.9 10,20,30
Omschrijving	Elektronisch overbelasting relais Range: 5,7-18,9A Voor magneetsch. AF 09 to AF 26
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	4013614404023
Netto gewicht	0,158 Kilogram
Land van herkomst	DE

Prijs
Bruto prijs	€ 205,00 per 1 PC
Ingangsdatum	01-01-2025
Conditiegroep	DC

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,158 Kilogram
Afmetingen verpakking (l x b x h)	68 x 91 x 51,5 Millimeter
CBS nummer	85364900

Specificaties
Instelbaar stroombereik (ampère)	5.7 - 18.9
Instelbereik 1 (kilowatt)	7.5
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als verbreekcontact	1
Montagewijze	Directaanbouw
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als wisselcontact	0
Nom. stuurspanning bij AC 50 Hz (volt)	0 - 0
Nom. stuurspanning bij AC 60 Hz (volt)	0 - 0
Nom. stuurspanning bij DC (volt)	0 - 0
Aanloopklasse	Instelbaar
Type stuurspanning	AC
Reset-functie automatisch	Ja
Reset-functie ingang	Nee
Reset-functie drukknop	Ja
Externe stroomvoorziening vereist	Nee
Spanningstype van de bedrijfsspanning	AC
Bedrijfsspanning bij AC 50 Hz (volt)	690 - 690
Bedrijfsspanning bij AC 60 Hz (volt)	690 - 690
Bedrijfsspanning bij DC (volt)	690 - 690
Nom. (meet)schakelstroom (ampère)	18.9
Breedte (millimeter)	44.4
Hoogte (millimeter)	85
Diepte (millimeter)	59.3
