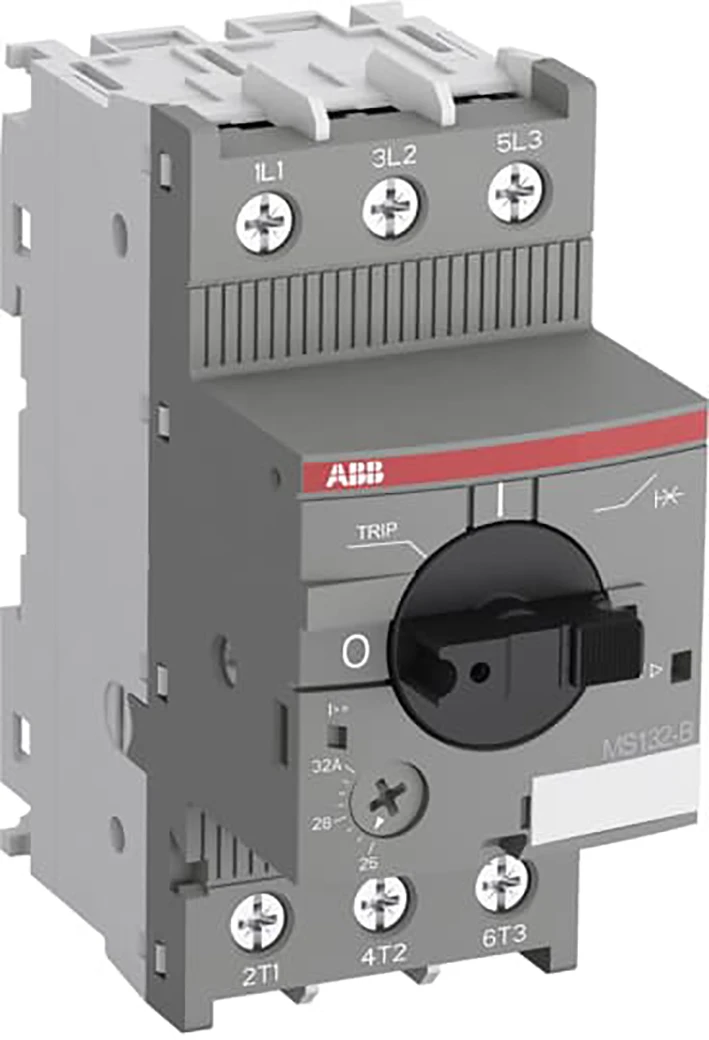

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar MS132-32B Motorbeveiligingsschakelaar 25 -32 A

MS132-32B

1SAM350200R1015

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM350200R1015
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-32B
Omschrijving	MS132-32B Motorbeveiligingsschakelaar 25 -32 A MS132-B is een compacte en krachtige serie voor motorbeveiliging tot 15 kW (400 V) / 32 A, in een breedte van 45 mm, conform de nieuwste normen voor rollend spoorwegmaterieel en geschikt voor installatie in passagiers- of bestuurderscabines van treinen die frequent in tunnels of ondergronds rijden. Ze bieden betrouwbare bescherming voor motoren bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. Dit type biedt bovendien een duidelijke en betrouwbare foutindicatie in een apart venster bij uitschakeling door kortsluiting. Verdere kenmerken zijn de ingebouwde scheidfunctie, temperatuurcompensatie, een tripvrij mechanisme en een draaigreep met duidelijke schakelstandaanduiding. De handmatige motorstarter is geschikt voor drie- en eenfasige toepassingen. De greep is vergrendelbaar ter bescherming tegen ongeoorloofde wijzigingen. Hulpcontacten, signaalcontacten, onderspanningsontgrendelingen, uitschakelspoelen en voedingsinvoerblokken zijn als toebehoren verkrijgbaar. Deze zijn geschikt voor de gehele MS132-B/MS165-B serie. – ontworpen volgens de toepasselijke delen van de IEC 60077-norm – schok- en trillingsbestendigheid conform IEC 61373 (categorie 1, klasse B) – toepasbaar volgens de Europese brand- en rookveiligheidsnorm EN 45545-2
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	22 kalenderdagen
GTIN code	4013614521478
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 298,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,31 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	25 - 32
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	480 - 480
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	250 - 690
Nom. continustroom Iu (ampère)	32
Nom. vermogen bij AC-3, 230 V (kilowatt)	15
Nom. vermogen bij AC-3, 400 V (kilowatt)	15
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	50
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.55
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	9.3
