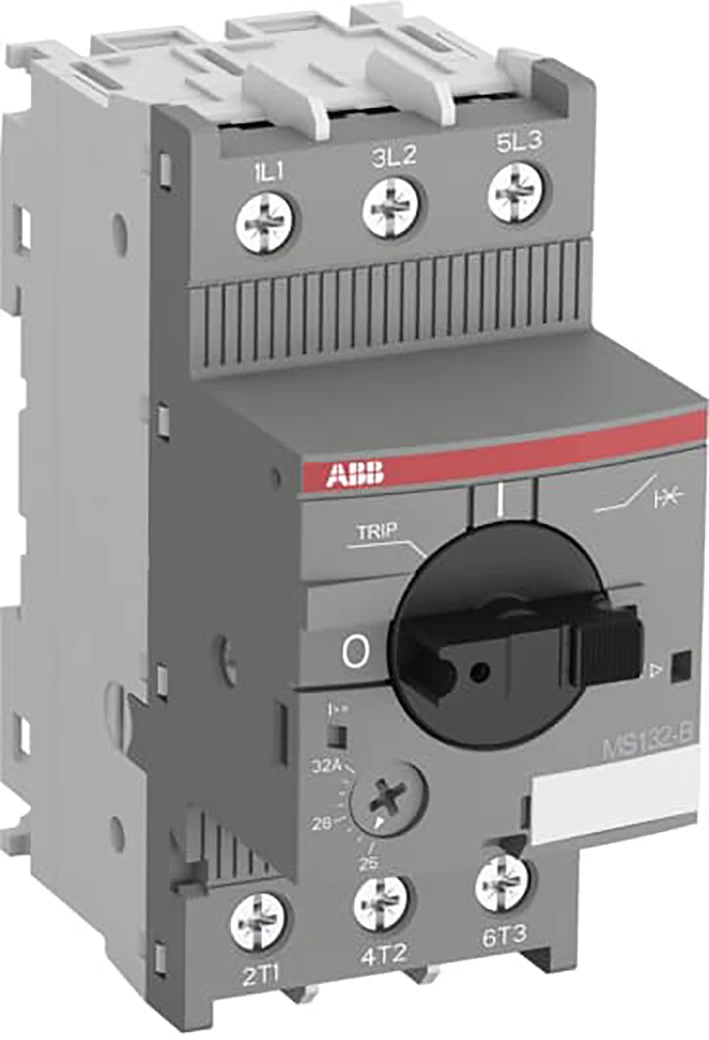

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar MS132-16B Motorbeveiligingsschakelaar 10 - 16A

MS132-16B

1SAM350200R1011

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM350200R1011
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-16B
Omschrijving	MS132-16B Motorbeveiligingsschakelaar 10 - 16A MS132-B is een compacte en krachtige reeks voor motorbeveiliging tot 15 kW (400 V) / 32 A in een breedte van 45 mm, conform de nieuwste normen voor rollend spoorwegmaterieel en geschikt voor installatie in passagiers- of machinistencabines van treinen die frequent in tunnels of ondergronds rijden. Ze bieden betrouwbare bescherming van motoren bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. Dit type heeft bovendien een duidelijke en betrouwbare foutindicatie in een apart venster bij kortsluituitschakeling. Verdere kenmerken zijn de ingebouwde scheidingsfunctie, temperatuurcompensatie, uitschakelvrij mechanisme en een draaigreep met duidelijke standindicatie. De handbediende motorstarter is geschikt voor drie- en eenfasige toepassingen. De greep is vergrendelbaar ter bescherming tegen ongewenste wijzigingen. Hulpcontacten, signaalcontacten, onderspanningsspoelen, uitschakelspoelen (shunt trip) en voedingsinvoerblokken zijn als accessoires beschikbaar. Deze zijn geschikt voor de gehele MS132-B/MS165-B-reeks. – ontworpen volgens de toepasselijke delen van IEC 60077 – schok- en trillingbestendigheid conform IEC 61373 (categorie 1, klasse B) – toepasbaar volgens de Europese brand- en rookveiligheidsnorm EN 45545-2
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	12 kalenderdagen
GTIN code	4013614521416
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 195,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,31 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	10 - 16
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	240 - 240
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	250 - 690
Nom. continustroom Iu (ampère)	16
Nom. vermogen bij AC-3, 230 V (kilowatt)	7.5
Nom. vermogen bij AC-3, 400 V (kilowatt)	7.5
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.55
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	8.4
