Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 2,5 - 4A

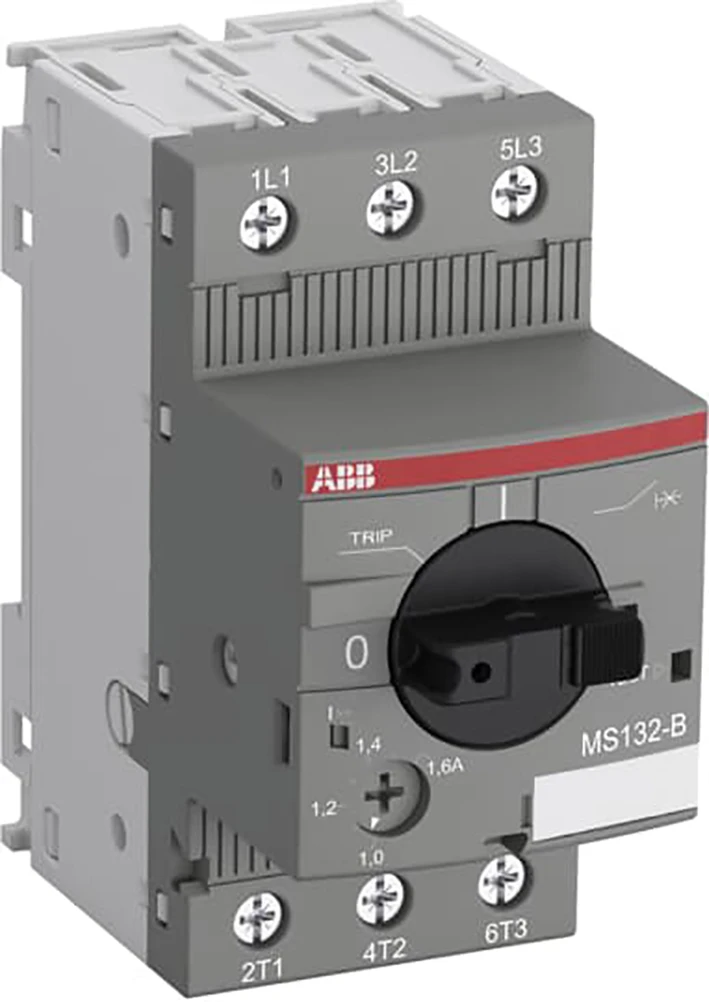

MS132-4.0B

1SAM350200R1008

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM350200R1008
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-4.0B
Omschrijving	Motorbeveiligingsschakelaar Range 2,5 - 4A MS132-B is een compacte en krachtige reeks voor motorbeveiliging tot 15 kW (400 V) / 32 A met een breedte van 45 mm. Voldoet aan de nieuwste normen voor spoorwegrollend materieel en maakt installatie mogelijk in reizigers- of bestuurderscabines van treinen die vaak in tunnels of ondergronds rijden. Ze bieden betrouwbare bescherming van motoren bij overbelasting of fase-uitval. De apparaten hebben uitschakelklasse 10. Dit type geeft bij kortsluituitschakeling via een apart venster een duidelijke en betrouwbare foutindicatie. Verdere kenmerken zijn de ingebouwde scheidingsfunctie, temperatuurcompensatie, vrijuitwerpend mechanisme en een draaigreep met duidelijke standindicatie. De handbediende motorstarter is geschikt voor drie- en eenfasige toepassingen. De greep is vergrendelbaar ter bescherming tegen ongeoorloofde bediening. Hulpcontacten, signaalcontacten, onderspanningsuitschakelingen, shuntuitschakelingen en voedingsinvoerblokken zijn als toebehoren verkrijgbaar. Deze zijn in de volledige MS132-B/MS165-B-reeks toepasbaar. – ontworpen in overeenstemming met de toepasselijke delen van IEC 60077 – schok- en trillingsbestendigheid conform IEC 61373 (categorie 1, klasse B) – toepasbaar volgens Europese brand- en rookveiligheidsnorm EN 45545-2
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	12 kalenderdagen
GTIN code	4013614521386
Netto gewicht	0,265 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 165,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,265 Kilogram
Afmetingen verpakking (l x b x h)	95 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	2.5 - 4
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	50 - 50
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	250 - 690
Nom. continustroom Iu (ampère)	4
Nom. vermogen bij AC-3, 230 V (kilowatt)	1.5
Nom. vermogen bij AC-3, 400 V (kilowatt)	1.5
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	90
Diepte (millimeter)	86.75
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	5.4
