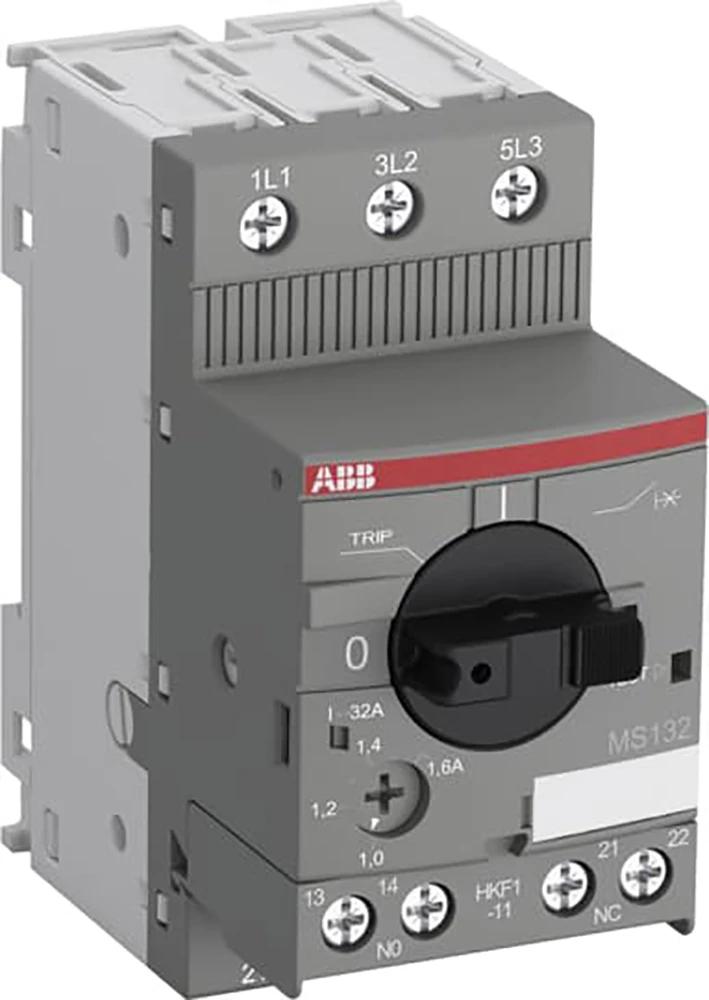

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 0,16 - 0,25A Incl. hulpcontact 1M+1V

MS132-0.25-HKF1-11

1SAM350005R1002

Download datasheet | Meer informatie

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM350005R1002
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-0.25-HKF1-11
Omschrijving	Motorbeveiligingsschakelaar Range 0,16 - 0,25A Incl. hulpcontact 1M+1V De MS132-0.25-HKF1-11 handbediende motorstarter (ook wel motorbeveiligingsschakelaar of handmotorbeveiliger) is een compact apparaat van 45 mm breed met een nominale bedrijfsstroom Ie = 0,25 A en een voorgemonteerd, frontgemonteerd hulpcontact HKF1-11. Dit apparaat dient voor het handmatig in- en uitschakelen van motoren en voor betrouwbare, zekeringloze beveiliging tegen kortsluiting, overbelasting en fase-uitval. De handmotorstarter biedt een nominale bedrijfs-kortsluitbreekcapaciteit Ics = 100 kA bij 400 V AC en tripklasse 10. Verdere kenmerken zijn de ingebouwde scheiderfunctie, temperatuurcompensatie, uitschakelvrij mechanisme en een draaigreep met duidelijke schakelstandaanduiding. De handmotorstarter is geschikt voor drie- en eenfasige toepassingen. De greep is vergrendelbaar ter bescherming tegen ongeoorloofde bediening. Hulpcontacten, signaalcontacten, onderspanningsreleases, uitschakelspoelen, 3-fase-rails, voedingsinvoerblokken en klemafstandhouders zijn als accessoire beschikbaar.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	22 kalenderdagen
GTIN code	4013614404429
Netto gewicht	0,231 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 144,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,231 Kilogram
Afmetingen verpakking (l x b x h)	95 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	0.16 - 0.25
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	3.1 - 3.1
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	250 - 690
Nom. continustroom Iu (ampère)	0.25
Nom. vermogen bij AC-3, 230 V (kilowatt)	0.06
Nom. vermogen bij AC-3, 400 V (kilowatt)	0.06
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Ja
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	90
Diepte (millimeter)	86.75
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	4.8
