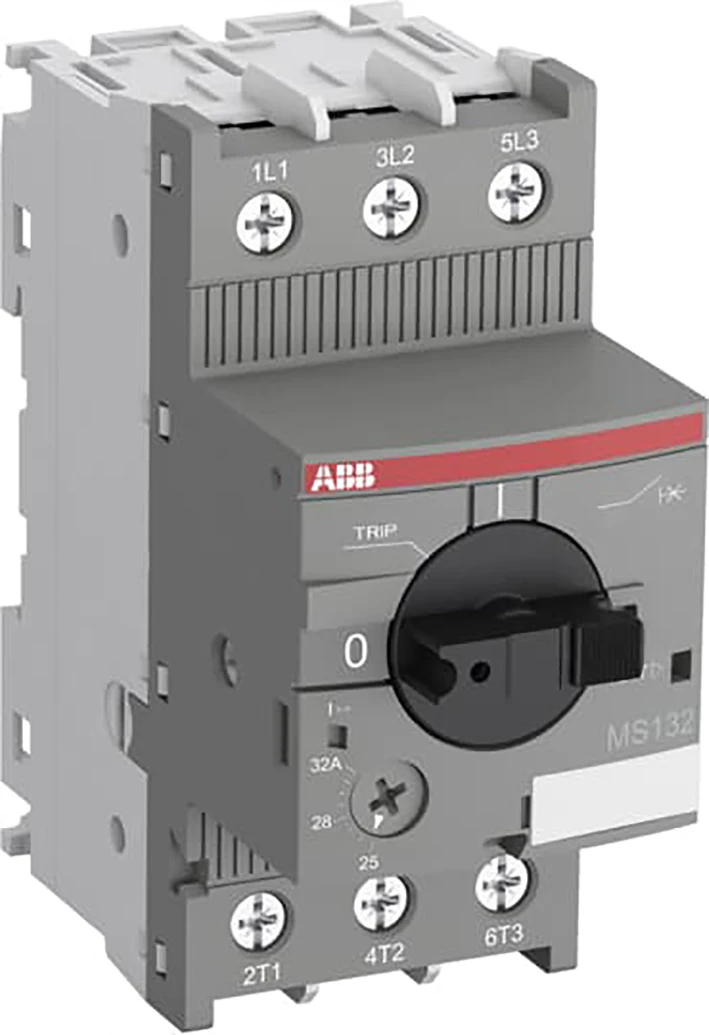

Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Motorbeveiligingsschakelaar Range 16 - 20 A

MS132-20

1SAM350000R1013

Algemene informatie
Assortiment	Nederland
Bestelnummer	1SAM350000R1013
ETIM Productklasse	EC000074 - Motorbeveiligingsschakelaar
Merknaam	ABB Componenten
Serie/programma	Motorbeveiligingsschakelaar
Type	MS132-20
Omschrijving	Motorbeveiligingsschakelaar Range 16 - 20 A De MS132-20 handbediende motorstarter (ook bekend als motorbeveiligingsschakelaar of handmatige motorbeveiliging) is een compact apparaat van 45 mm breed met een nominale bedrijfsstroom Ie = 20,0 A. Dit apparaat wordt gebruikt voor het handmatig in- en uitschakelen van motoren en biedt betrouwbare, zekeringloze bescherming tegen kortsluiting, overbelasting en fase-uitval. De motorstarter heeft een genormeerde bedrijfs-kortsluitschakelcapaciteit Ics = 100 kA bij 400 VAC en uitschakelklasse 10. Verdere kenmerken zijn de ingebouwde scheidingsfunctie, temperatuurcompensatie, een uitschakelvrij mechanisme en een draaigreep met duidelijke schakelstandindicatie. De motorstarter is geschikt voor drie- en eenfasige toepassingen. De greep is vergrendelbaar ter bescherming tegen ongeautoriseerde wijzigingen. Als accessoires zijn hulpcontacten, signaalcontacten, onderspanningsspoelen, losspoelen (shunt trip), 3-fase verzamelrails, voedingsinvoerblokken en klemafstandhouders verkrijgbaar.
Status	Niet voorraadhoudend - Courant
Indicatieve levertijd	4 kalenderdagen
GTIN code	4013614400131
Netto gewicht	0,31 Kilogram
Land van herkomst	DE
Land van productie herkomst	DE

Prijs
Bruto prijs	€ 165,00 per 1 PC
Ingangsdatum	01-04-2026
Conditiegroep	DI

Logistieke gegevens
Artikelnummer beschrijft	1 PC
Minimum afname	1 PC
Stapgrootte afname	1 PC
Bruto gewicht	0,31 Kilogram
Afmetingen verpakking (l x b x h)	102 x 92 x 50 Millimeter
CBS nummer	85362010

Specificaties
Instelbereik overbelastingsbeveiliging (ampère)	16 - 20
Instelbereik onvertraagde kortsluitbeveiliging (ampère)	300 - 300
Faseuitvalgevoelig	Ja
Uitschakeltechniek	Thermomagnetisch
Bedrijfsspanning (meetspanning) (volt)	250 - 690
Nom. continustroom Iu (ampère)	20
Nom. vermogen bij AC-3, 230 V (kilowatt)	7.5
Nom. vermogen bij AC-3, 400 V (kilowatt)	7.5
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Uitvoering van het bedieningselement	Draaiknop
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Aantal polen	3
Nom. afschakelvermogen Icu bij 400 V, AC (kiloampère)	100
Hoogte (millimeter)	97.8
Diepte (millimeter)	86.55
Met thermische beveiliging	Ja
Beschermingsgraad (IP)	IP20
Breedte (millimeter)	45
Verliesvermogen (watt)	6.9
