Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging Motorbeveiligingsschakelaar Installatieautomaat Primaire transformatorbescherming 16 A
MS132-16KT
1SAM340010R1011
| Algemene informatie | |
|---|---|
| Assortiment |  Nederland |
| Bestelnummer | 1SAM340010R1011 |
| ETIM Productklasse | EC000228 - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merknaam | ABB Componenten |
| Serie/programma | Motorbeveiligingsschakelaar |
| Type | MS132-16KT |
| Omschrijving |
Installatieautomaat Primaire transformatorbescherming 16 A

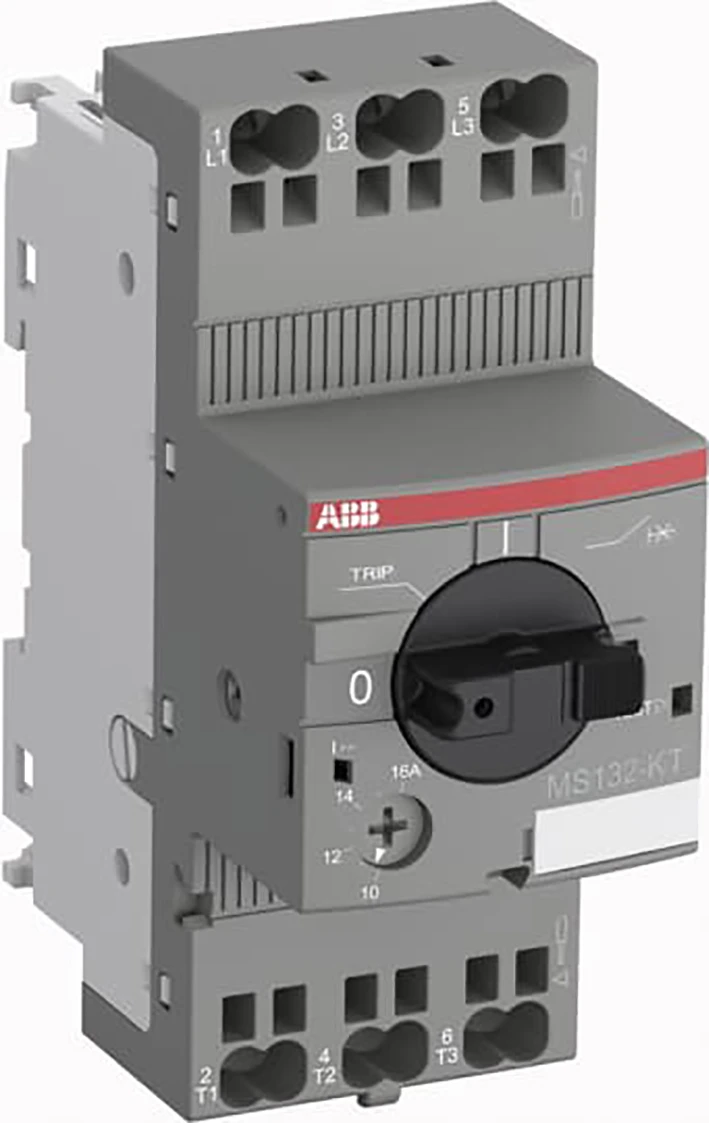

De transformatorbeveiligingsschakelaar MS132-16KT is een compact apparaat van 45 mm breed, ontworpen voor bescherming van stuurtransformatoren aan de primaire zijde. Dit apparaat heeft een nominale bedrijfsstroom Ie = 16 A en is voorzien van Push-In veerklemmen. Het biedt zekeringloze beveiliging tegen overbelasting en kortsluiting. De kortsluitstroominstelling is vast ingesteld op 20 keer de nominale bedrijfsstroom om de hoge inschakelstroom van transformatoren te kunnen verwerken. Dankzij de geïntegreerde scheidingsfunctie is het mogelijk de transformator handmatig op het net aan- en af te koppelen. De transformatorbeveiligingsschakelaar biedt een bedrijfsbreekvermogen bij kortsluiting (Ics) van 100 kA bij 400 VAC en uitschakelklasse 10. Verdere kenmerken zijn temperatuurcompensatie, een trip-free mechanisme, een draaigreep met duidelijke schakelstandaanduiding en een kortsluittrip-indicator. De greep is vergrendelbaar ter bescherming tegen onbevoegde bediening. Hulpcontacten, signaalcontacten, onderspanningsuitschakelingen, uitschakelspoelen en klemafstandhouders zijn als toebehoren beschikbaar. |
| Status | Niet voorraadhoudend - Courant |
| Indicatieve levertijd | 22 kalenderdagen |
| GTIN code | 4013614535215 |
| Netto gewicht | 0,316 Kilogram |
| Land van herkomst | DE |
| Land van productie herkomst | DE |
| Prijs | |
|---|---|
| Bruto prijs | € 158,00 per 1 PC |
| Ingangsdatum | 01-01-2025 |
| Conditiegroep | DI |
| Logistieke gegevens | |
|---|---|
| Artikelnummer beschrijft | 1 PC |
| Minimum afname | 1 PC |
| Stapgrootte afname | 1 PC |
| Bruto gewicht | 0,316 Kilogram |
| Afmetingen verpakking (l x b x h) | 117 x 50 x 82 Millimeter |
| CBS nummer | 85362010 |
| Specificaties | |
|---|---|
| Nom. continustroom Iu (ampère) | 16 |
| Nom. spanning (volt) | 690 - 690 |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz (kiloampère) | 100 |
| Instelbereik overbelastingsbeveiliging (ampère) | 10 - 16 |
| Instelbereik onvertraagde kortsluitbeveiliging (ampère) | 320 - 320 |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Geschikt voor DIN-rail (Omega-rail) montage | Ja |
| Omegarailmontage optioneel | Ja |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Met tripcontact | Ja |
| Aantal polen | 3 |
| Beschermingsgraad (IP) | IP20 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Uitvoering van het bedieningselement | Draaiknop |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Motoraandrijving optioneel | Nee |
| Met geïntegreerde onderspanningsspoel | Nee |
| Verliesvermogen (watt) | 2.7 |
